91230797 Трап для душа Vimarr 517D47001050 сухой затвор 12.6x70 см abs-пластик STLM-0810364

Описание

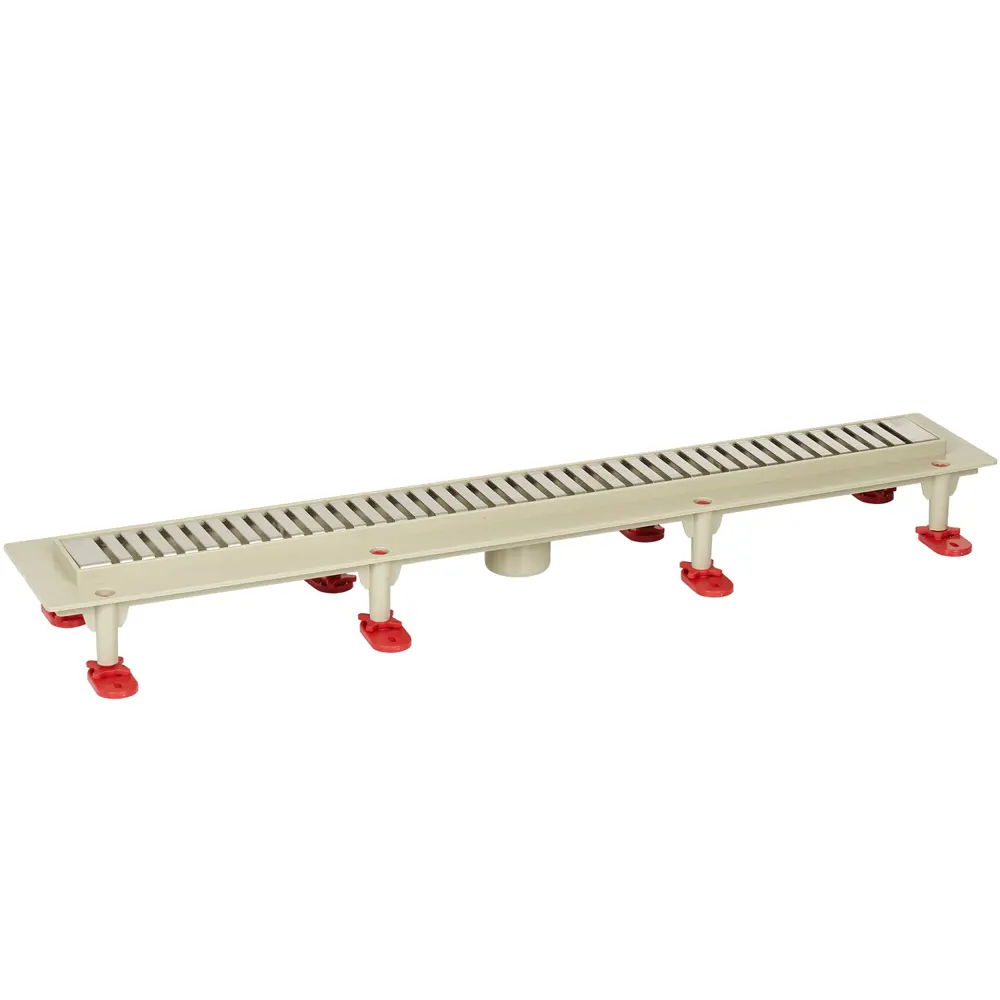

Линейные трапы с вертикальным выходом предназначены для сбора и отведения жидкости в канализацию с поверхности пола. В комплекте - перфорированная решетка типа "пианино".

Монтируются в ванных комнатах и душевых, санузлах квартир и загородных домов, общественных местах. Благодаря наличию запахозапирающего устройства, трап надежно защищает помещение от неприятных запахов из канализации.

• материал решетки – нержавеющая сталь;
• материал корпуса – ABS-пластик;
• материал сифона – полипропилен;
• выходной диаметр – 50 мм;
• длина линейного трапа – 760 мм;
• длина желоба – 700 мм;
• ширина желоба – 67,5 мм;

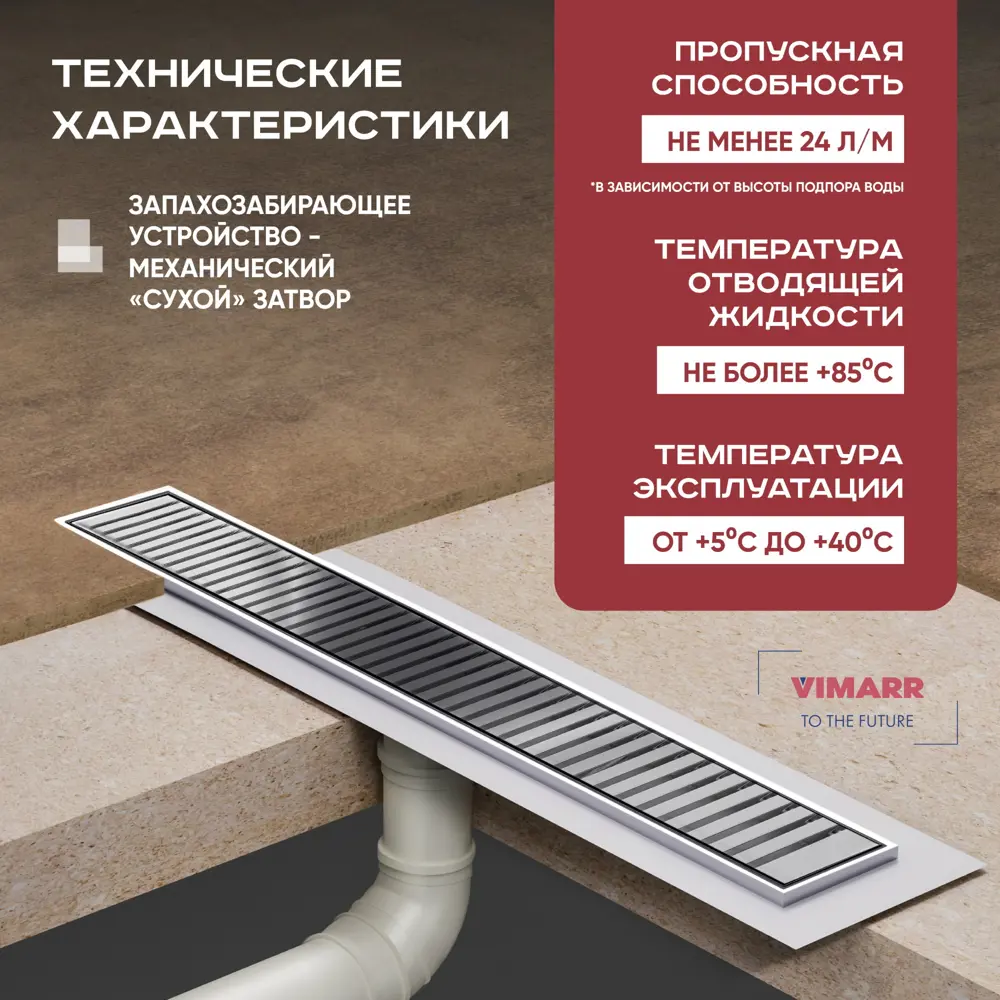

• запахозапирающее устройство – механический «сухой» затвор;
• пропускная способность – не менее 24 л/м в зависимости от высоты подпора воды;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С*;
• масса нетто, не более – 1,6 кг;
• максимальная разрешенная нагрузка, не более – 300 кг;
• срок службы, не менее – 50 лет

Данная модель поставляется в комплекте с решеткой с полосками.

Линейные трапы могут использоваться без запахозапирающего устройства в помещениях с заранее предусмотренным центральным сифоном.

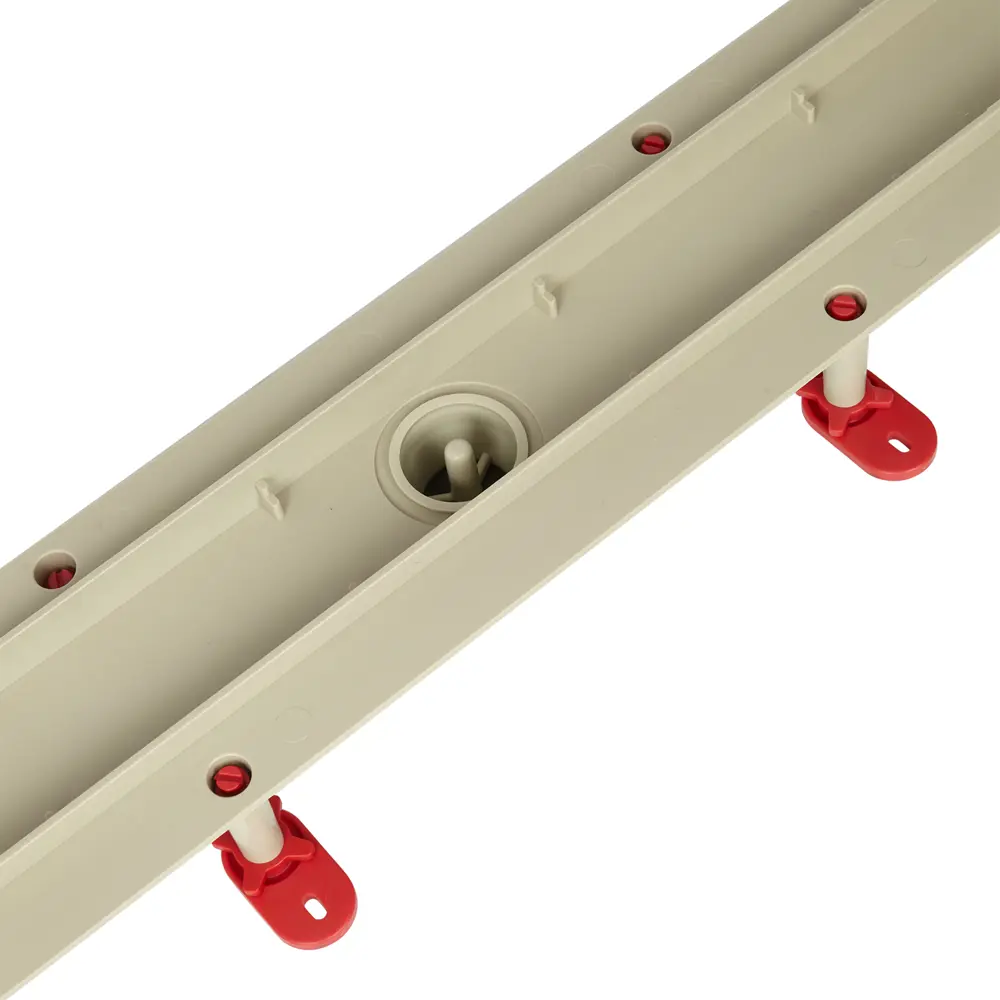

Механический «сухой» затвор представляет собой пружинную конструкцию с плотно прижатой к корпусу мембраной, которая предотвращает проникновение неприятных запахов в помещение. Механический затвор также препятствует обратному ходу стоков при засоре канализационных магистралей (максимальное рабочее давление обратного тока сточных вод — 0,005 МПа).

Гидрозатвор предотвращает проникновение неприятного запаха из канализации в помещение за счет задерживаемого уровня воды в сифоне. Предназначен для теплых помещений с частым отведением жидкости.

Устройство, принцип работы и монтаж

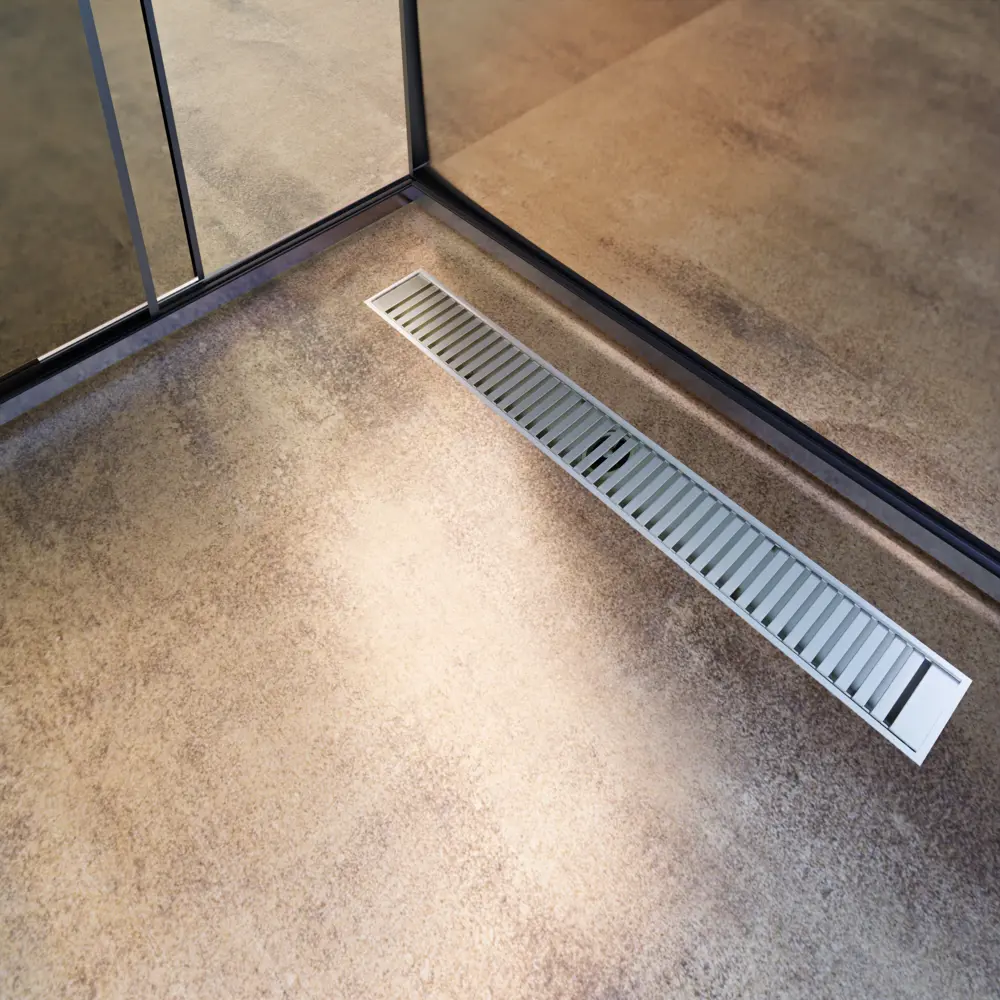

Линейный трап (душевой лоток) предназначен для отведения воды с уровня пола в душевых и ванных комнатах.

Монтаж:

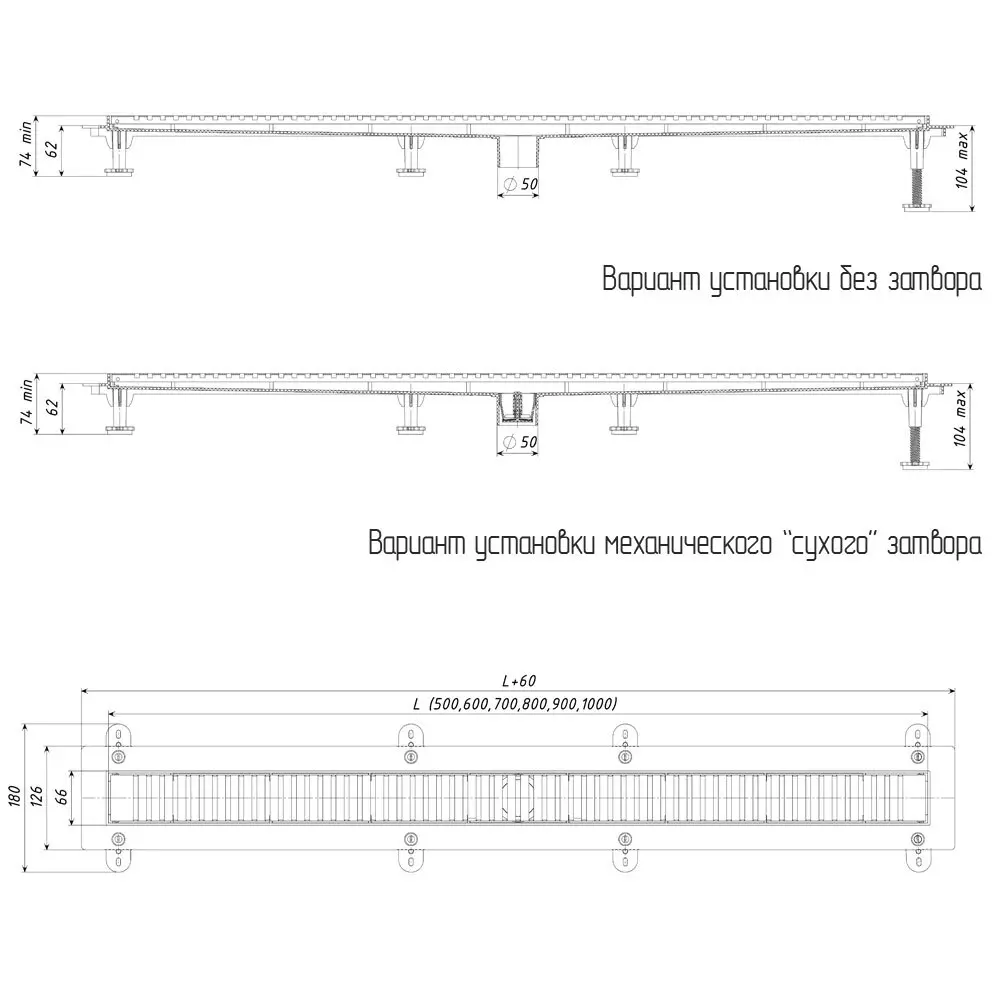

• корпус трапа с установленной монтажной заглушкой (шаблон заглушки нанесён на упаковке) устанавливается на выбранное место. Высота корпуса трапа регулируется от 74 и до 116 мм. Таким образом определяется высота трапа и создаётся уклон к нему не менее 2%.

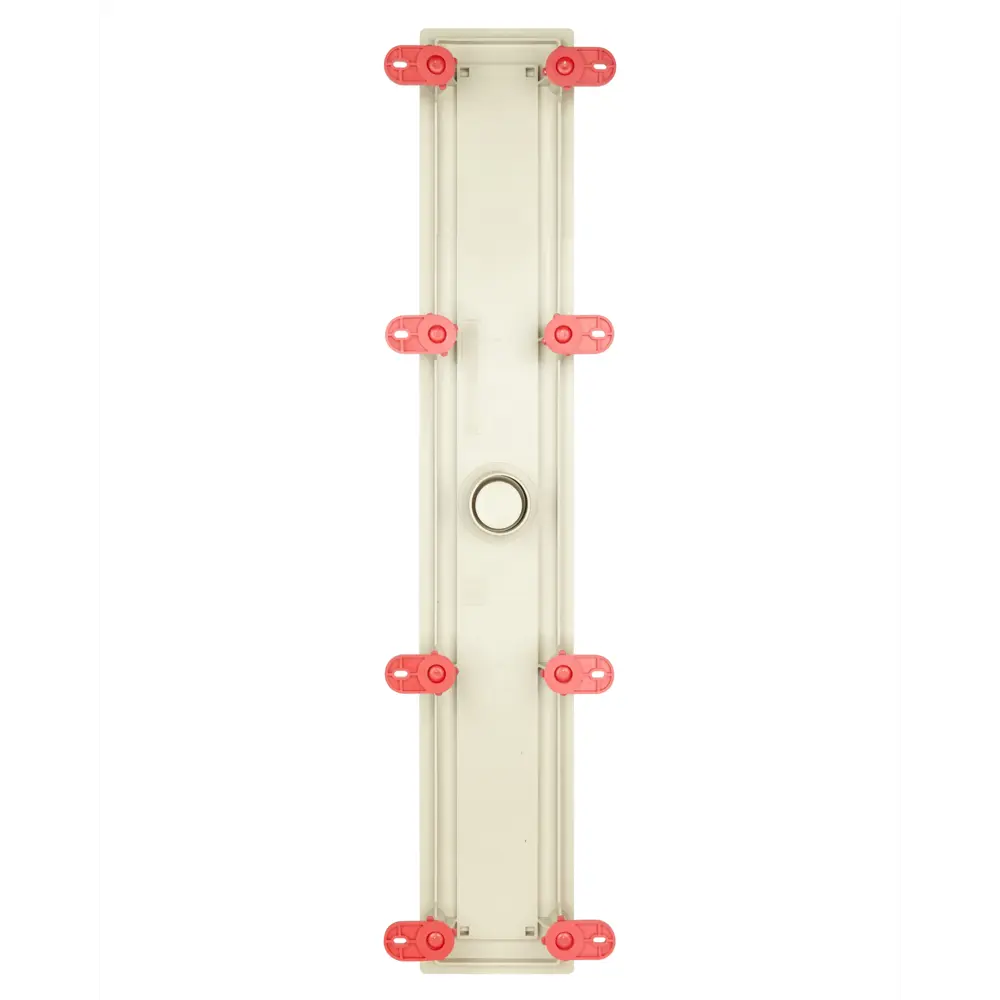

• корпус трапа жёстко крепится на плите или в бетонном основании с помощью комплекта крепежа, поставляемого в комплекте;
• выходной патрубок линейного трапа подключается к системе канализации;
• вокруг корпуса трапа заливается стяжка (соблюдая уклон к трапу 2%) вровень с верхней частью фланца корпуса.

Внимание! После заливки корпуса линейного трапа стяжкой необходимо проверить не сместился ли корпус в стяжке и не изменился ли уклон к нему.

• стыки между корпусом трапа и стяжкой проклеиваются специальной герметизирующей лентой (идет в комплекте);
• на всю поверхность пола наносится гидроизоляция;
• на пол наносится финишное покрытие (плиточный клей и укладывается плитка).
• из корпуса трапа вытаскивается картонная заглушка;
• в корпус линейного трапа вставляется запахозапирающее устройство (зависит от комплектации) и декоративная решётка.

Техническое обслуживание:

Изделие должно эксплуатироваться по назначению.

Трапы канализационные нельзя использовать при температурах, неоговоренных в техническом паспорте.

По мере необходимости производить снятие решетки и механического «сухого» затвора для очистки внутренней полости от грязи и мусора.

Не чистить абразивами средствами лицевую сторону решётки и рамки!
