91609372 Счетчик электроэнергии Нева МТ 324 1.0 AR E4BS26 трехфазный электронный 5 А STLM-1102777

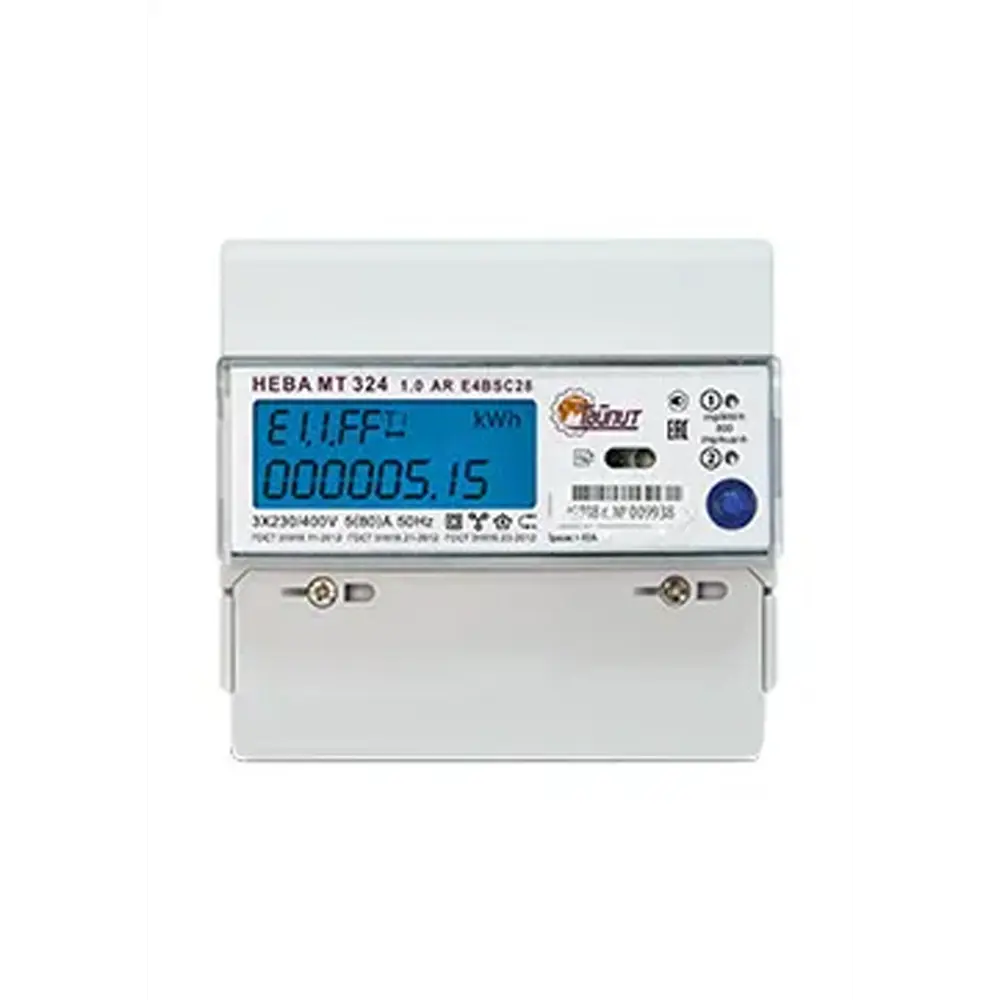

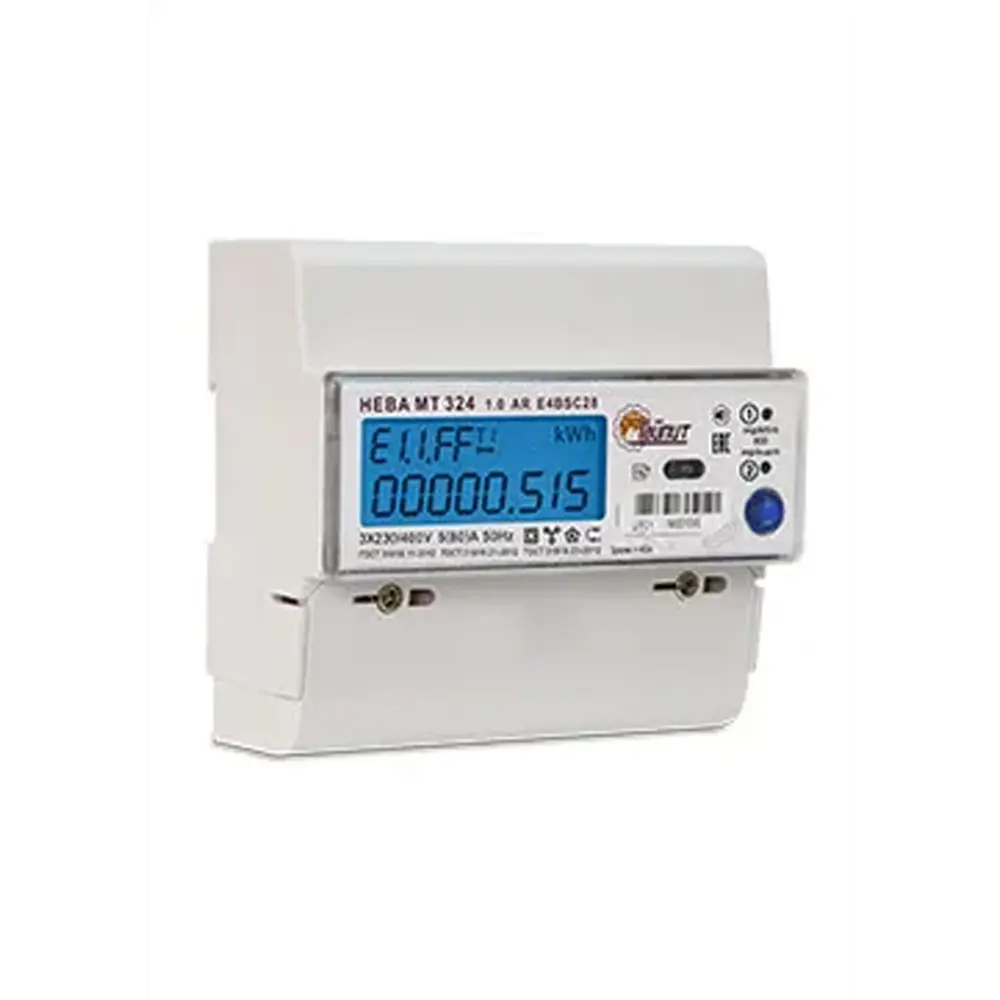

Счетчик электроэнергии Тайпит НЕВА МТ 324 1.0 AR E4BS26

Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием.

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

• Средняя наработка до отказа 210 000 часов
• Гарантийный срок эксплуатации с даты выпуска 7 лет
• Межповерочный интервал счётчика 16 лет
• Средний срок службы 30 лет

Особенности

• Измеряет и хранит в памяти измеренные значения активной и реактивной энергии с нарастающим итогом
• Аппаратная защита разрешения записи
• Устанавливается на рейку TH35

Оснащение

• Оптический порт по ГОСТ IEC 61107-2011
• Интерфейс EIA-485 с питанием от встроенного блока питания
• Электронная пломба крышки клеммной колодки
• Оптические и электрические испытательные выходы активной и реактивной энергии
• Электрический испытательный выход встроенных часов
• Шунты, в качестве датчиков тока

Применение

• Счетчик электрической энергии трехфазный многотарифный применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах

Измерение параметров сети

• Среднеквадратических значений тока и напряжений пофазно
• Частоты сетевого напряжения
• Активной мощности суммарно и пофазно
• Реактивной мощности суммарно и пофазно
• Углов между векторами напряжения
• Фактора активной мощности, суммарно и пофазно

Измерение и хранение в памяти измеренных значений

• Активной, реактивной положительной и реактивной отрицательной энергий:

• энергии нарастающим итогом, в том числе по тарифам
• энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
• энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
• мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток

Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам

Сохранение в журнале событий информации о

• Включения и отключения питания
• Наличия тока в фазе при отсутствии соответствующего напряжения
• Пропадания напряжения в любой из фаз
• Изменения направления тока в любой из фаз
• Перепрограммирования параметров
• Изменения времени и даты во встроенных часах с фиксацией изменяемого времени
• Сброса информации о максимальной мощности
• Снятия крышки клеммной колодки
• Очистки профилей нагрузки
• Сброс микроконтроллера в результате критической электромагнитной обстановки
• Влияние магнитного поля

Расшифровка тарифного расписания на ЖКИ

1 тариф (день)2 тариф (ночь)3 тариф (п/пик)4 тариф (резерв)

Технические характеристики

• Класс точности 1/2
• Номинальное напряжение, В 3×230/400 V
• Рабочий диапазон напряжений, В 172…264
• Номинальная частота сети, Гц 50
• Рабочий диапазон частот, Гц 50 ± 2,5
• Базовый (максимальный) ток, А 5(60)
• Разрядность показаний 6+2
• Количество тарифов 4
• Количество тарифных зон суток 8
• Количество сезонов 12
• Количество исключительных дней 32
• Тарификация в будни, сб и вс Раздельная
• Количество фаз Три
• Страна-изготовитель Россия
• Точность хода часов счётчика, с/сутки, не более ± 0,5 при номинальной температуреТочность хода часов, типовое значение, с/сут. 2 в рабочем диапазоне t°
• Скорость обмена, Бод 9600
• Протокол обмена ГОСТ IEC 61107-2011
• Макс. площадь сечения проводников, мм2 50
• Рабочий диапазон температур, С -40…+70

Упаковка и размеры

• Габаритные размеры, мм - 115х122х65
• Масса не более, г - 700
• Размеры индивидуальной упаковки, мм - 140х130х80

Комплектация:

• Счетчик 1 шт.
• Паспорт 1 шт.
• Инструкция 1 шт.

Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-12 кл. 0.5S и ТАСВ.411152.005 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья. Межповерочный интервал в республике Казахстан - 10 лет, межповерочный интервал в республике Таджикистан - 4 года, межповерочный интервал в республике Беларусь - 4 года.
