Опалубка и обтекатель для ползания Ferracin Group TUBES ARCH-00133863

TUBES-это модульная система, используемая для создания пространств для ползания, аэрированных полов, зазоров, при строительстве и ремонте гражданских и промышленных зданий.
Он идеально подходит для создания резервуаров для рассеивания или резервуаров для повторного использования дождевой воды для систем пожаротушения, орошения или для всех тех применений, которые не требуют использования питьевой воды.
Система TUBES используется, когда высота пространства является такой, что не позволяет использовать цельные опалубки, или когда требуются специальные или переменные измерения, например, в случае наклонных плоскостей или поверхностей multilivello.

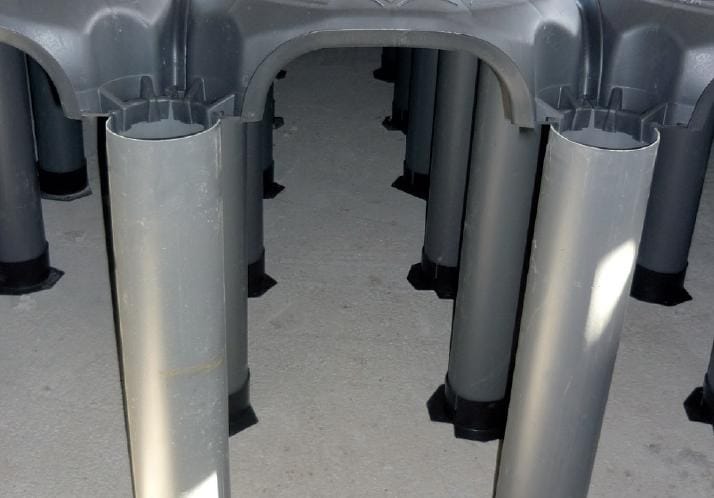

Il система труб состоит из трех элементов:

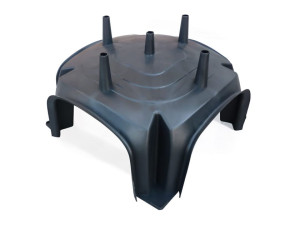

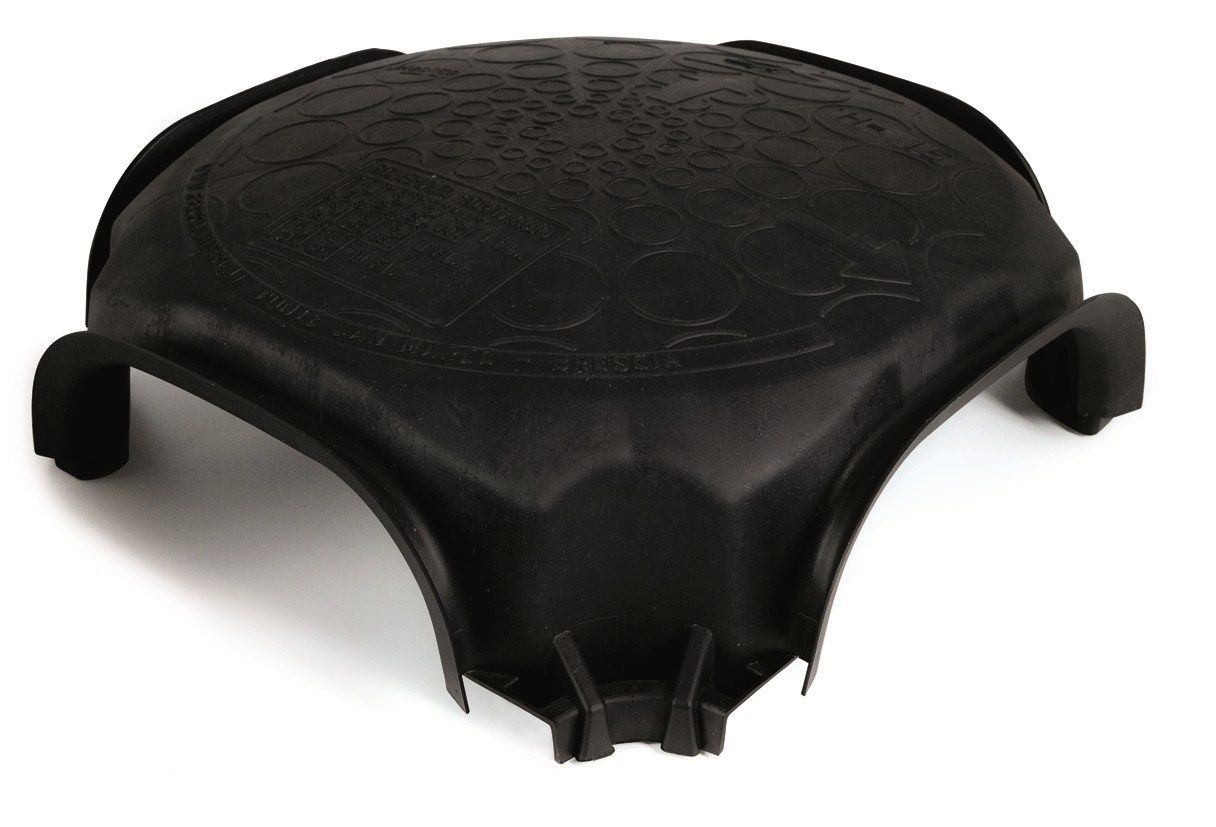

• опалубки высотой 15 см, квадратной формы 50 x 50 см, оснащенный системой взаимосвязи с модульным перекрытием одного элемента со следующим.

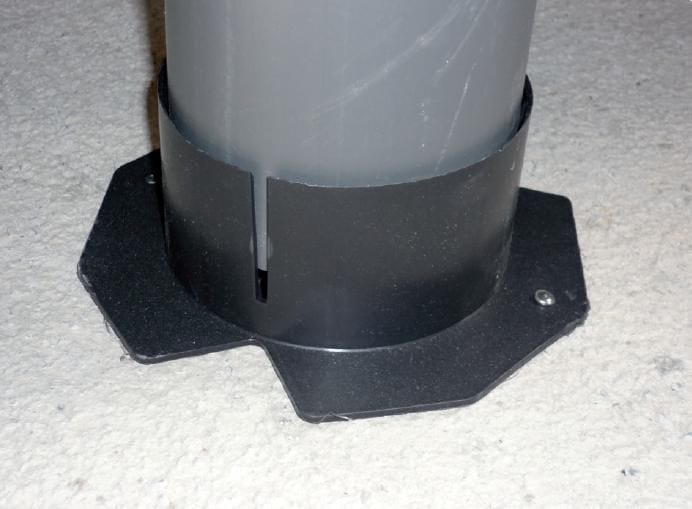

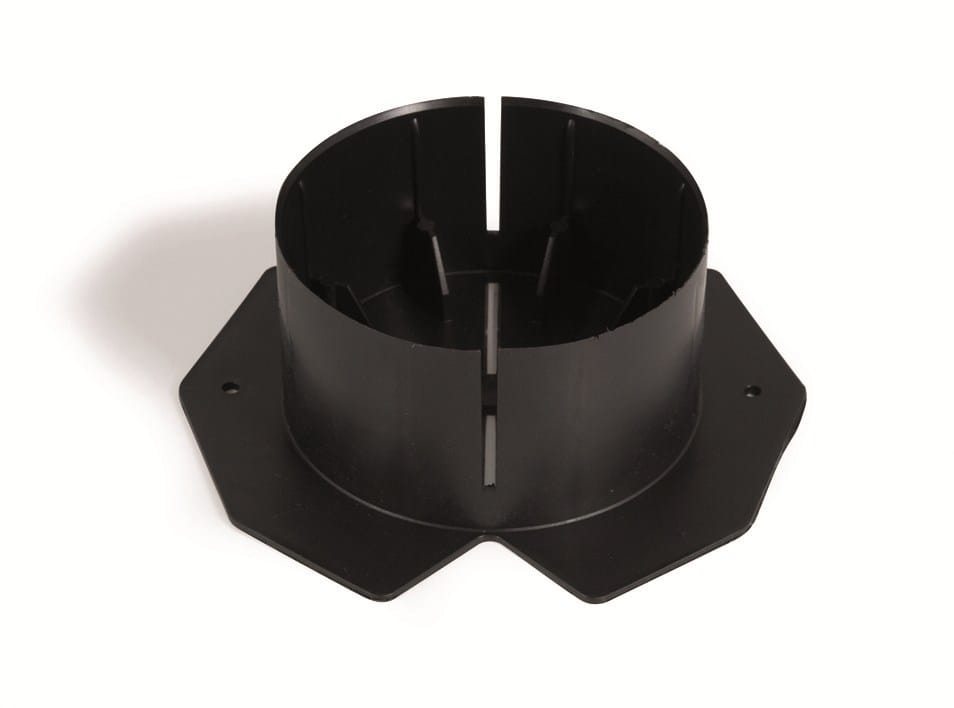

• опорная нога 3 см, служащая основанием для трубы.

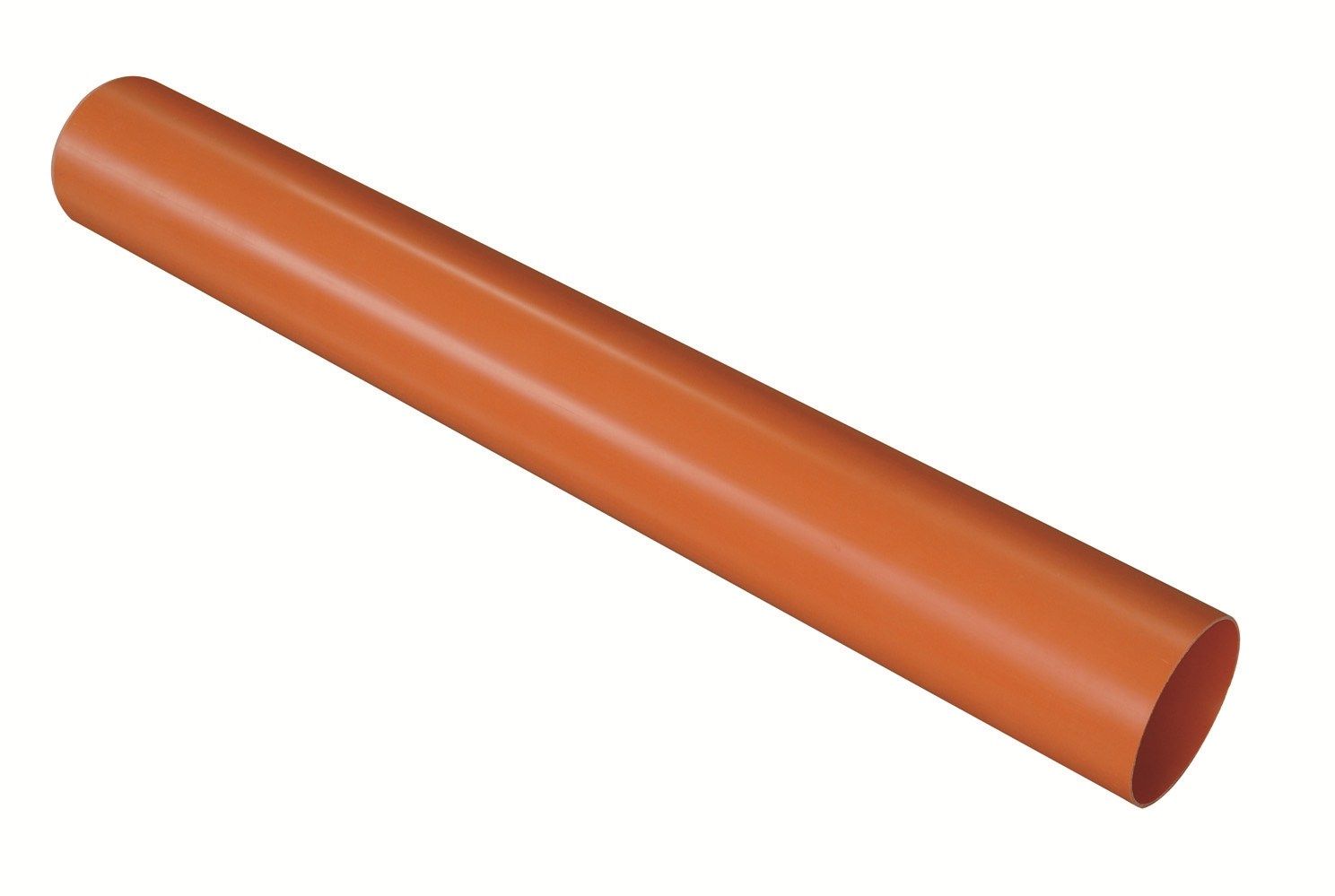

• труба диаметром 125 мм.

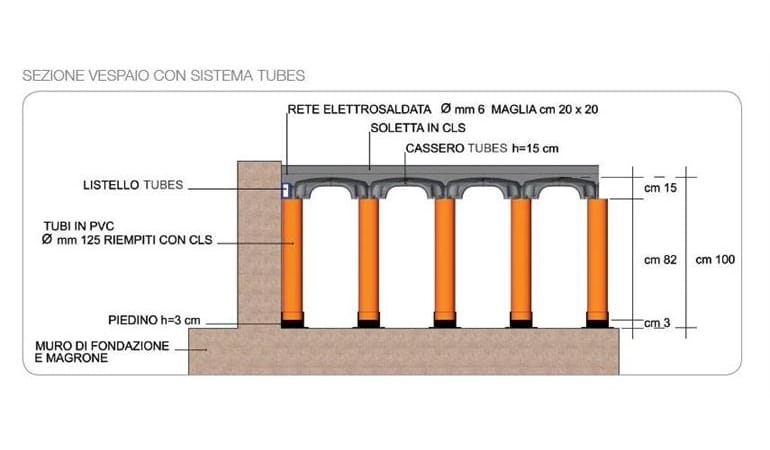

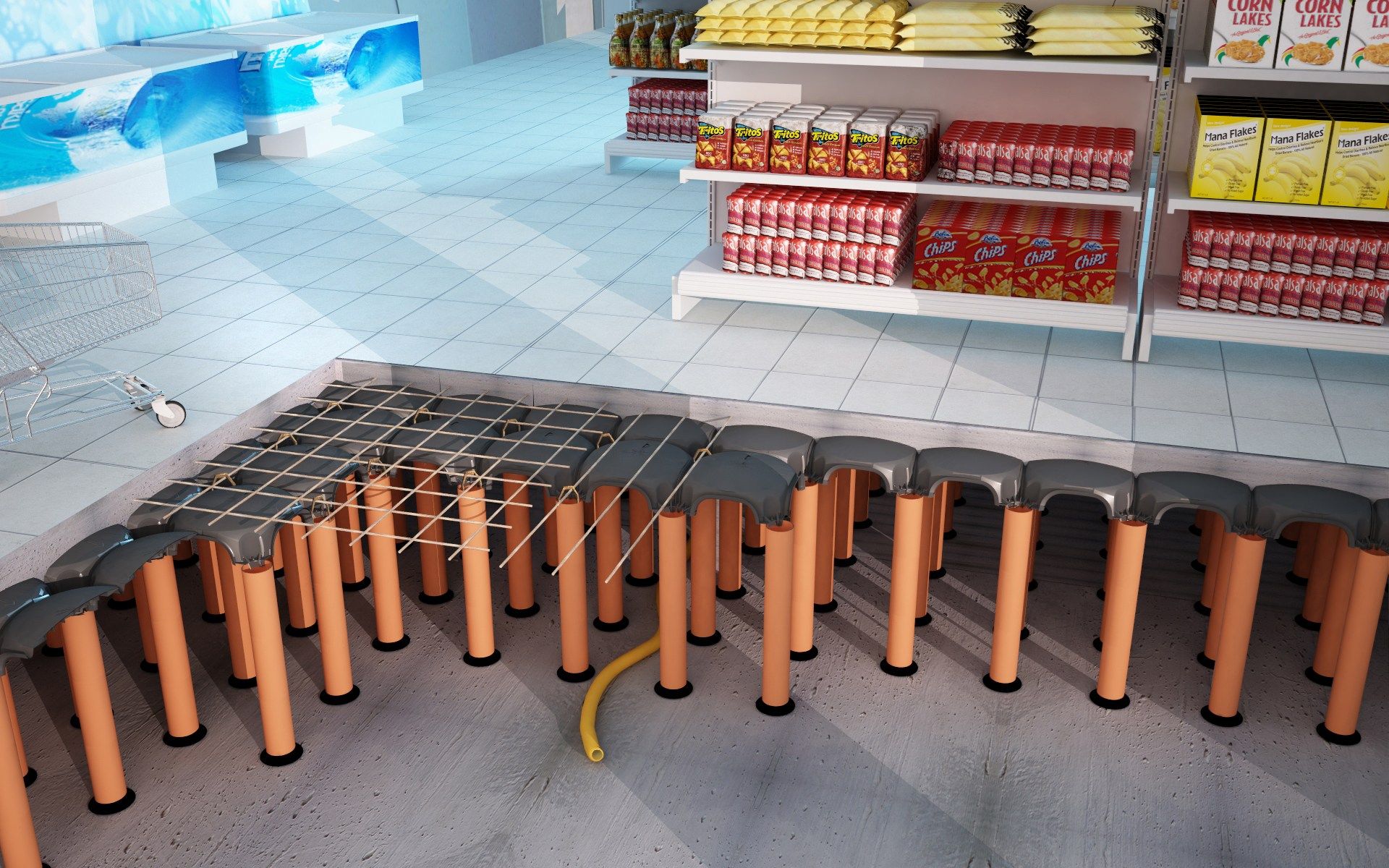

TUBES обычно укладывается поверх тонкого бетонного основания различной толщины в зависимости от применения. После укладки подходящей электросварной сетки и утюгов для арматуры колонн при заливке бетона образуется множество колонн с постоянным диаметром, которые при созревании бетона определяют эффективную прочность пола с равномерным распределением нагрузок по всей поверхности.
С системой TUBES вы получаете санитарный вакуум с адекватной пароизоляцией для пола и, при надлежащей аэрации через трубопроводы, соединенные с внешней стороной, транспортное средство для удаления радонового газа, присутствующего в земле.
TUBES имеет форму сферической оболочки, эта характеристика позволяет конструкции работать под дугой (только сжатие бетона), что позволяет иметь максимальную механическую прочность при минимальной толщине бетона, обеспечивая значительную экономию в materiali.
La сферичность оболочки позволяет сразу определить сечение минимальной толщины бетона. Таким образом, на этом участке могут быть изготовлены необходимые соединительные муфты с абсолютной гарантией контроля трещин от ritiro.
Il система труб может иметь максимальную высоту 300 см.

Преимущества

• скорость и простота сборки и укладки
• сокращение трудозатрат
• ходьба Во время рабочего этапа
• экономия бетона
• возможность выдерживать высокие нагрузки за счет корректировки арматуры опор
• адаптация для внеплановых отсеков с резкой элементов
• естественная или принудительная вентиляция по всей поверхности
• прохождение систем под полом из нержавеющей стали все направления

применения

• пространства для ползания, аэрированные пространства для ползания, половые пространства и полы в гражданских и промышленных зданиях, в строительстве или ремонте
• санитарные
• пустоты pavi menti galaglianti
• работы по урбанизации, как правило
• , тротуары, площади и т. д..
• спортивные
• сооружения системы и piata экологические формы
• холодильные камеры, сушильные камеры,
• теплицы с рециркуляцией воды
• каналы сотеррани
• резервуары для хранения и рассеивания
• наклонные или многоуровневые.

Режим укладки

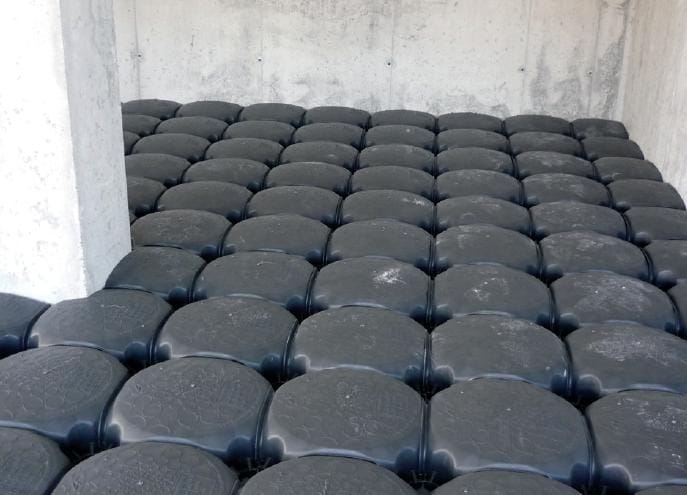

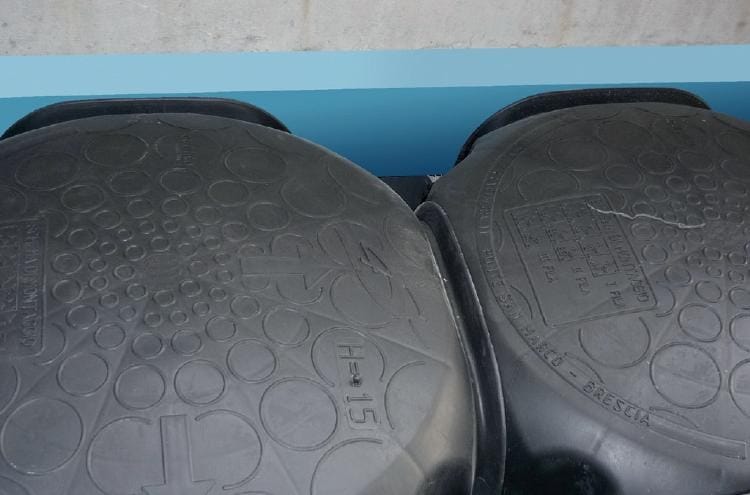

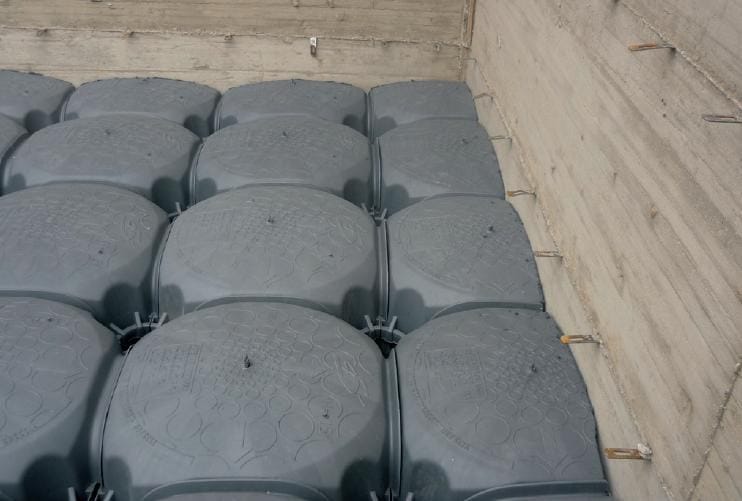

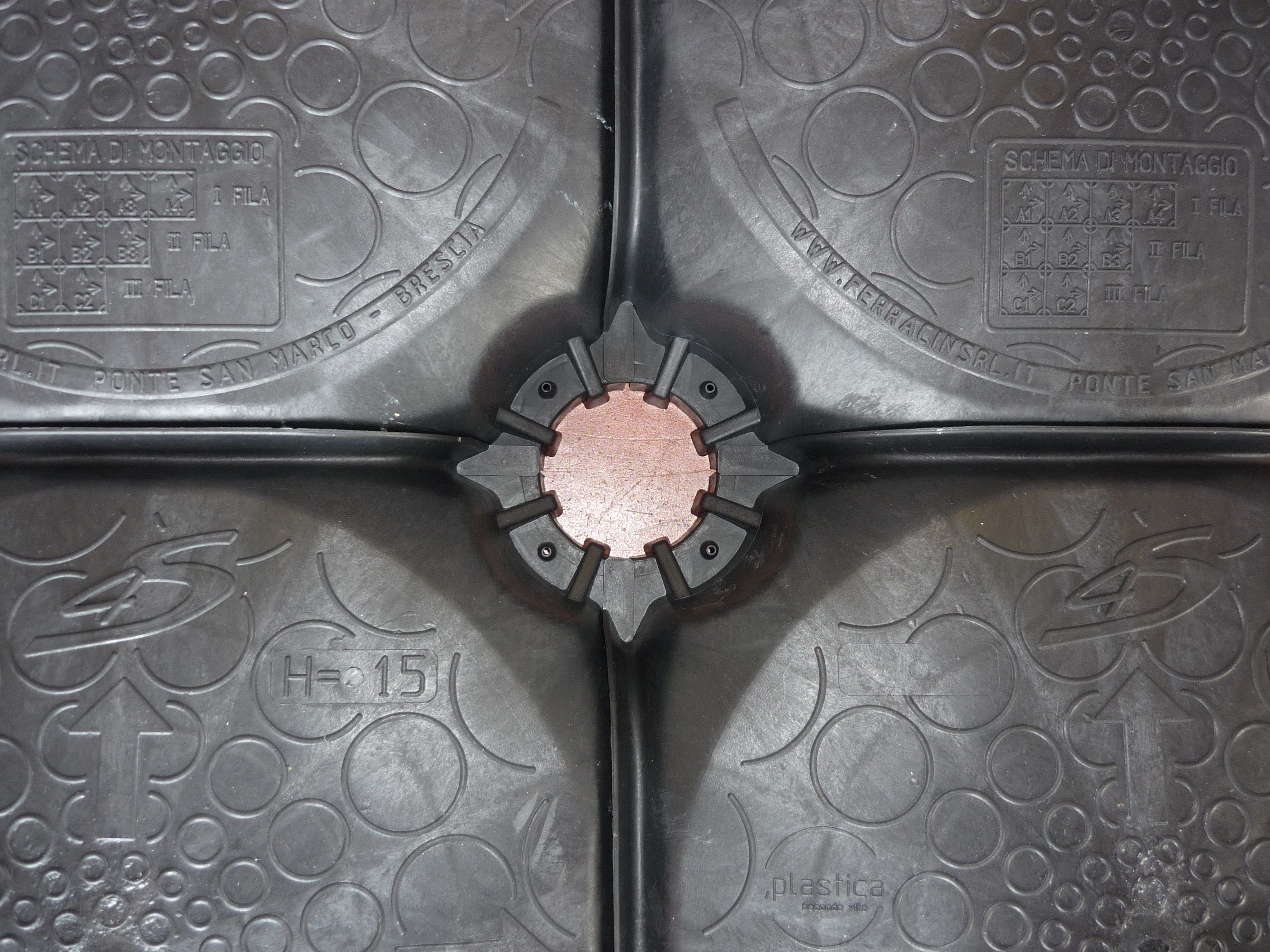

система TUBES обеспечивает быструю и простую укладку и сборку. После того, как трубы собраны с помощью ножек, положите систему TUBES, начиная сверху вниз и слева направо, заканчивая по одному ряду за раз. Две стрелки направления на опалубке TUBES должны быть направлены вверх и вправо (см. рисунок).

Запуск аэрированного

• пространства для ползания подготовка рулона осыпи.
• Изготовление основания из тонкого бетона, различной толщины в зависимости от перегрузок и расхода грунта.
• Сборка труб с помощью ножек.

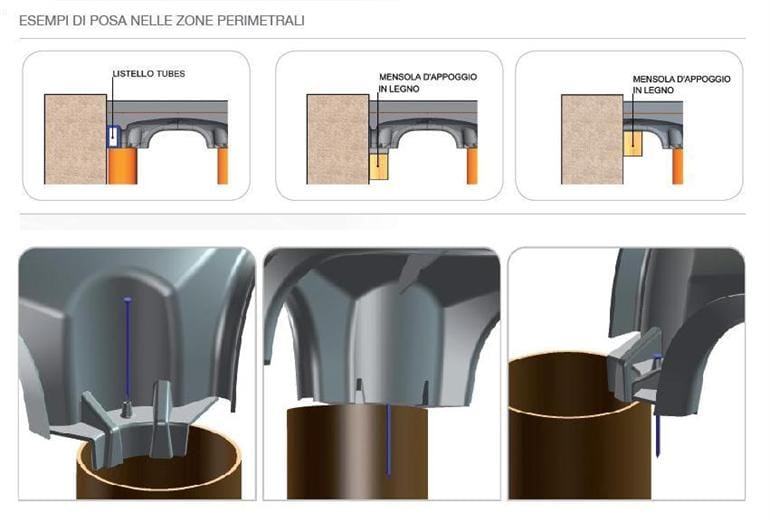

• Установка труб + ножки и стыковка с опалубками TUBES после укладки и вставки стопорных гвоздей.
• При необходимости укладка планки TUBES.

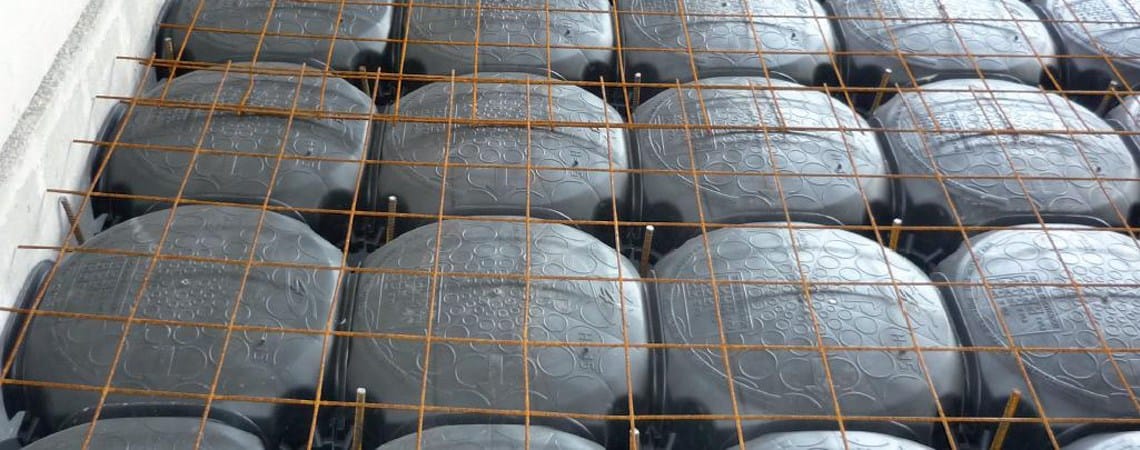

• Укладка сварной сетки и утюгов для арматуры столбов.
• Выполнение заливки бетона, начиная с центра купола опалубки, чтобы сделать вытяжку различной толщины в зависимости от предполагаемого использования работы.
