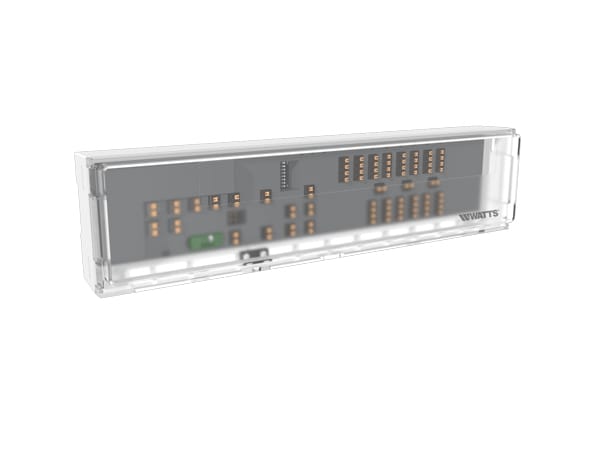

Интерфейс подключения RF WATTS Vision® ARCH-00121991

Модуль проводного подключения и управления комнатными термостатами 24 в 1) или 230 В для управления нормально замкнутыми исполнительными механизмами (NC). Функция нагрева и охлаждения.

• 2 входных сигнала переключения для нагрева / охлаждения (230 В или чистый контакт).
• 2 отдельных выхода (чистый контакт) для согласованного нагрева и охлаждения
• 2 выхода циркуляционного насоса и генератора (230 В и чистый Контакт)
• 1 выход чистого контакта для согласованного включения осушителя.
• 1 вход датчика росы для отключения насоса / зонального клапана.
• 1 вход ограничителя температуры для отключения насоса.
• 1 вход таймера для двойного управления заданными точками в часовых поясах2).

Доступен в версии для 6 или 8 зон (количество комнатных термостатов), многоцветный индикатор состояния. Рабочая температура 0-40 °C, класс защиты IP 30, класс электрической защиты I. обеспечивает быстрое электрическое подключение благодаря вставным клеммам (без винтов); от 1 до 6 приводов на зону3), можно объединить две зоны.

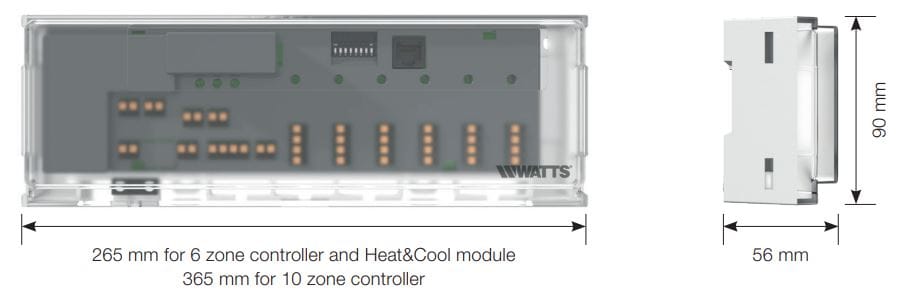

Кабель питания 1,5 м с вилкой Schuko (CEE 7/7). Для настенного монтажа или на DIN-рейку. Размеры: 6 и 8 зон 365 x 90 x 56 мм.
1) для приложений с питанием 24 В переменного тока используйте специальные коды (по запросу) для подключения дополнительного трансформатора WFC-TRF03 230/24 (код P08277 – - для получения дополнительной информации свяжитесь с ns. технический отдел.
2) в качестве альтернативы предусмотрите управление зоной с помощью 1 программируемого цифрового термостата WTDP03 HC
3) Зона 1 поддерживает до 6 приводов на зону – другие зоны, поддерживают до 2 приводов на зону.
Conforme Direttive: 2014/35/EU, 2014/30/EU, 2011/65/EU, 2012/19/EU, 2015/1188/EU, 2013/813EU.

WATTS разработала новую систему управления Vision®. Доступный в двух версиях (беспроводной и проводной), он предназначен для максимального комфорта.

Vision ® Wireless-это система умного дома для управления напольными системами как гидравлического, так и электрического типа, радиаторным отоплением, освещением и другими электрическими приборами. Беспроводное решение в сочетании с термостатами WATTS RF для контроля температуры комнаты за комнатой, а благодаря центральному сенсорному экрану вы можете получить доступ к настройкам вашего дома в любом месте с помощью приложения WATTS.
