91609501 Счетчик электроэнергии Нева 303 0.5 ТО трехфазный механический 1 А STLM-1416074

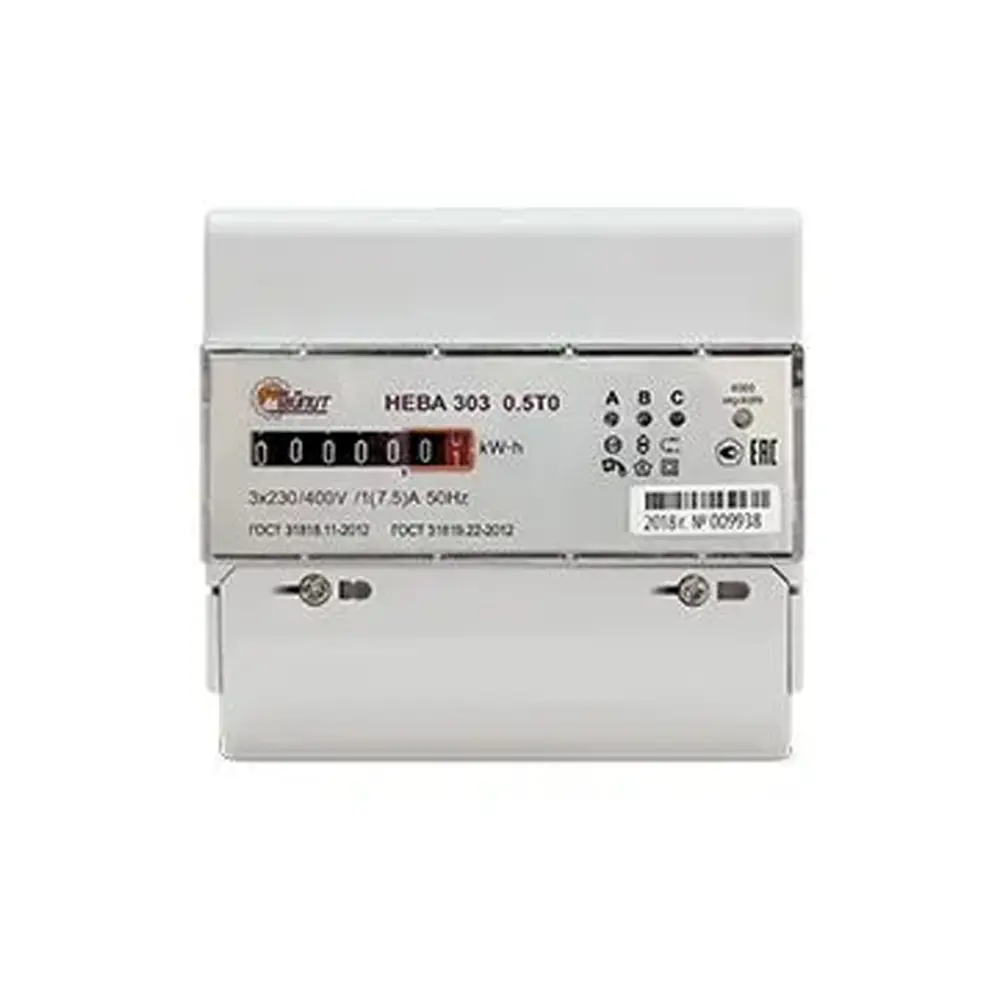

Счетчик электроэнергии Тайпит НЕВА 303 0,5 ТО 230V 1(7,5)A

Для учета активной электроэнергии по одному тарифу в трехфазных трехпроводных или четырехпроводных сетях переменного тока с напряжением 3×230/400 В

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

• Средняя наработка до отказа 280 000 часов
• Гарантийный срок эксплуатации с даты выпуска 7 лет
• Межповерочный интервал счётчика 16 лет
• Средний срок службы 30 лет

Особенности

• Надежные схемотехнические решения;

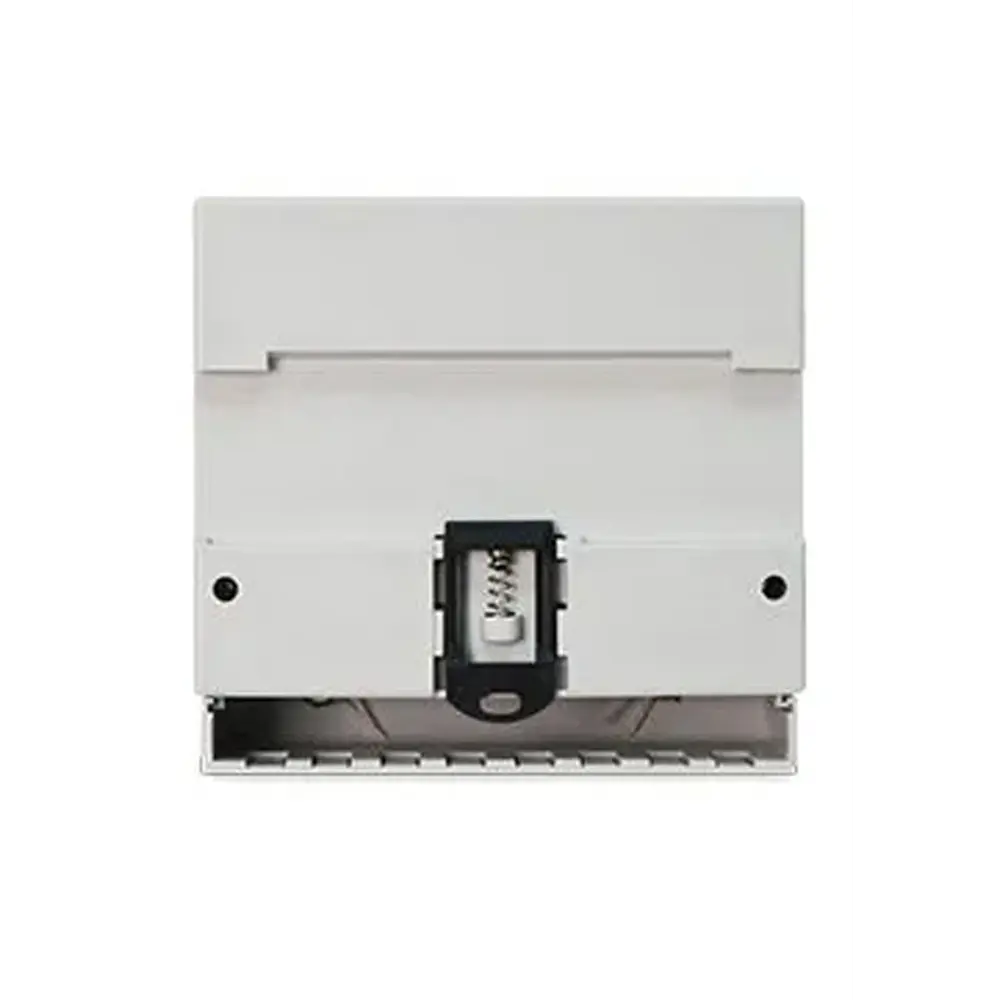

• Устанавливается в стандартный электротехнический щит;
• Исполнения с индикатором и датчиком магнитного поля.

Оснащение

• Электромеханический счетный механизм (с ЭМОУ)
• Электрический испытательный выход активной энергии
• Светодиодный индикатор функционирования, выдающии световые импульсы, пропорциональные количеству потребляемой энергии;
• Индикаторы функционирования измерительных элементов каждой из фаз
• Датчик тока — трансформатор
• Датчик магнитного поля (опционально)

Применение

• В бытовом и промышленном секторах при потреблении электроэнергии от трехфазной электрической сети (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи и т.п.).

Назначение

• Для учета активной электроэнергии по одному тарифу в трехфазных трехпроводных или четырехпроводных сетях переменного тока с напряжением 3×230/400 В.

Измерение

• Активной энергии нарастающим итогом

Расшифровка тарифного расписания на ЖКИ

1 тариф (день)2 тариф (ночь)3 тариф (п/пик)4 тариф (резерв)

Технические характеристики

• Исполнение счетчика 1S0 0.5T0
• Класс точности 1 0.5 S
• Номинальное напряжение, В 3x230/400
• Рабочий диапазон фазных напряжений, В от 0,7 Uном до 1,2 Uном
• Номинальная частота сети, Гц 50
• Рабочий диапазон частот, Гц 50 ± 2,5
• Базовый (максимальный) ток, А 5(60);5(10)/5(100); 1(7,5)
• Разрядность показаний 5+2
• Датчик тока шунт трансформатор
• Чувствительность датчика магнитного поля, не менее, Тл 0,1
• Макс.площадь сечения проводников, мм² 50 12
• Рабочий диапазон температур, С -40…+70

Упаковка и размеры

• Габаритные размеры, мм - 115х122х65
• Масса не более, г - 550
• Размеры индивидуальной упаковки, мм - 140х130х80

Комплектация:

• Счетчик 1 шт.
• Паспорт 1 шт.
• Инструкция 1 шт.

Многотарифные счетчики электроэнергии ведут расход энергоресурсов дифференцированно. При этом двухтарифные приборы классифицируют потребленную электрическую энергию на два временных интервала — день/ночь. Оборудование с тремя тарифами, кроме ночного периода, выделяет пиковую и полупиковую зоны.

Все измерения автоматически распределяются по 2–8 тарифам соответственно времени суток, дню недели. Полученные данные поступают в диспетчерский центр, что допускает дистанционное снятие показаний.

Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 кл.1, ГОСТ 31819.22-2012 кл.0.5S и ТАСВ.411152.003 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья. Межповерочный интервал в республике Казахстан - 8.
