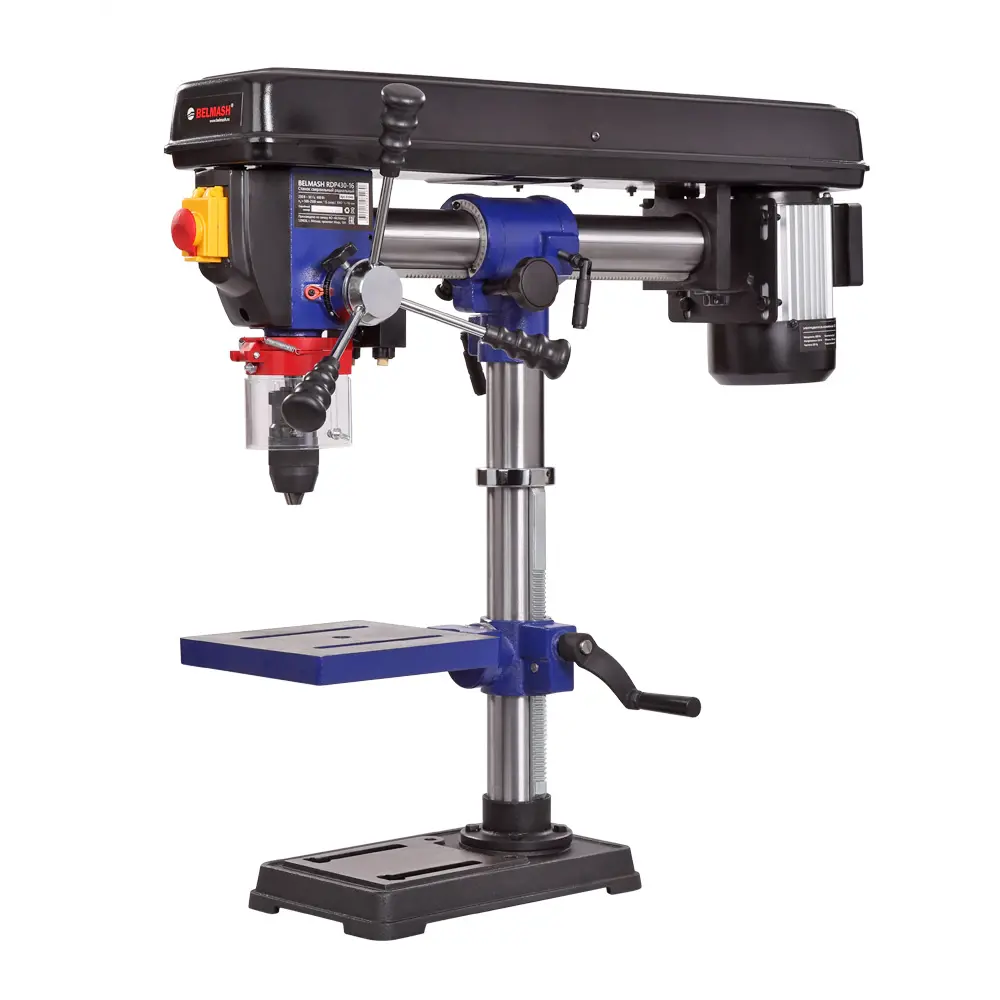

90354976 Станок сверлильный Belmash RDP430-16 S104A, 600 Вт STLM-0198045

Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования.

ПРЕИМУЩЕСТВА

• радиальная модель, поворот сверлильной головки относительно колонны на 360 град.
• глубина сверления - максимальный ход пиноли - 80 мм;

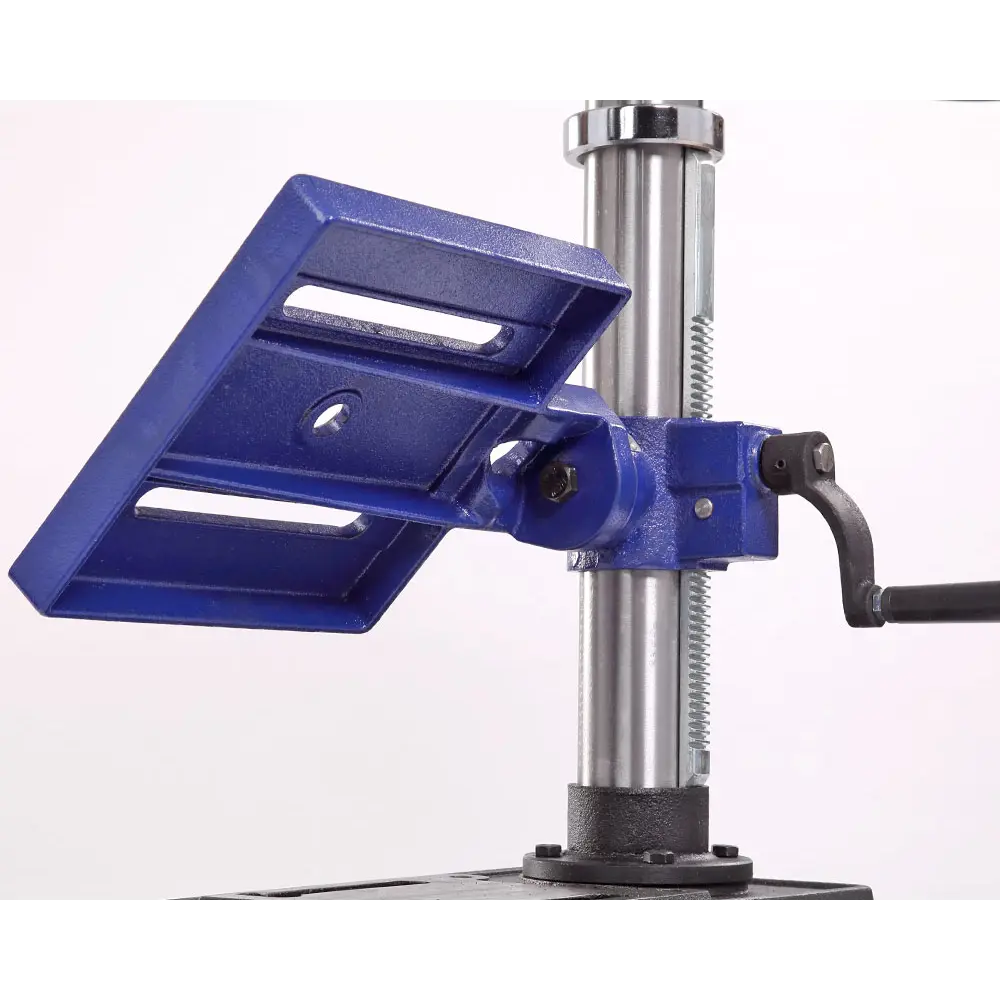

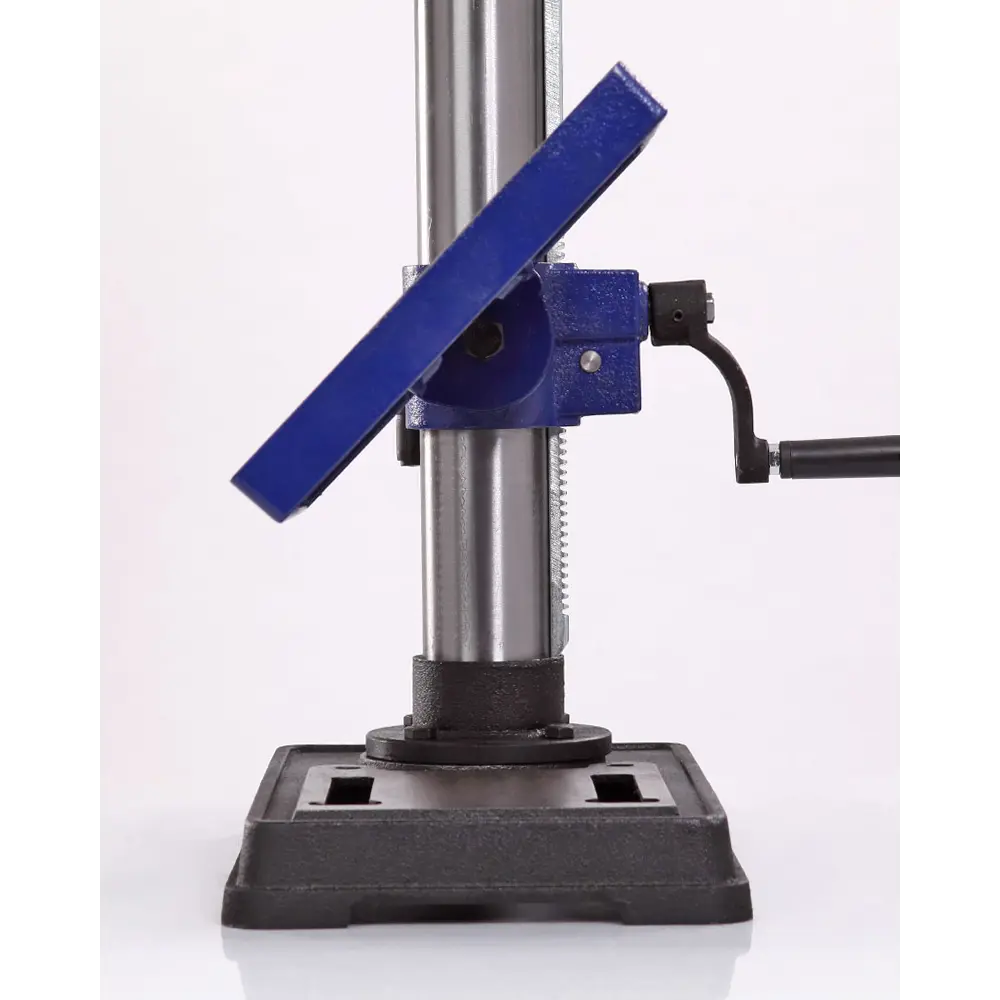

• регулировка угла наклона рабочего стола от -45 до +45 градусов;
• тиски в комплекте;
• лазер-указатель.

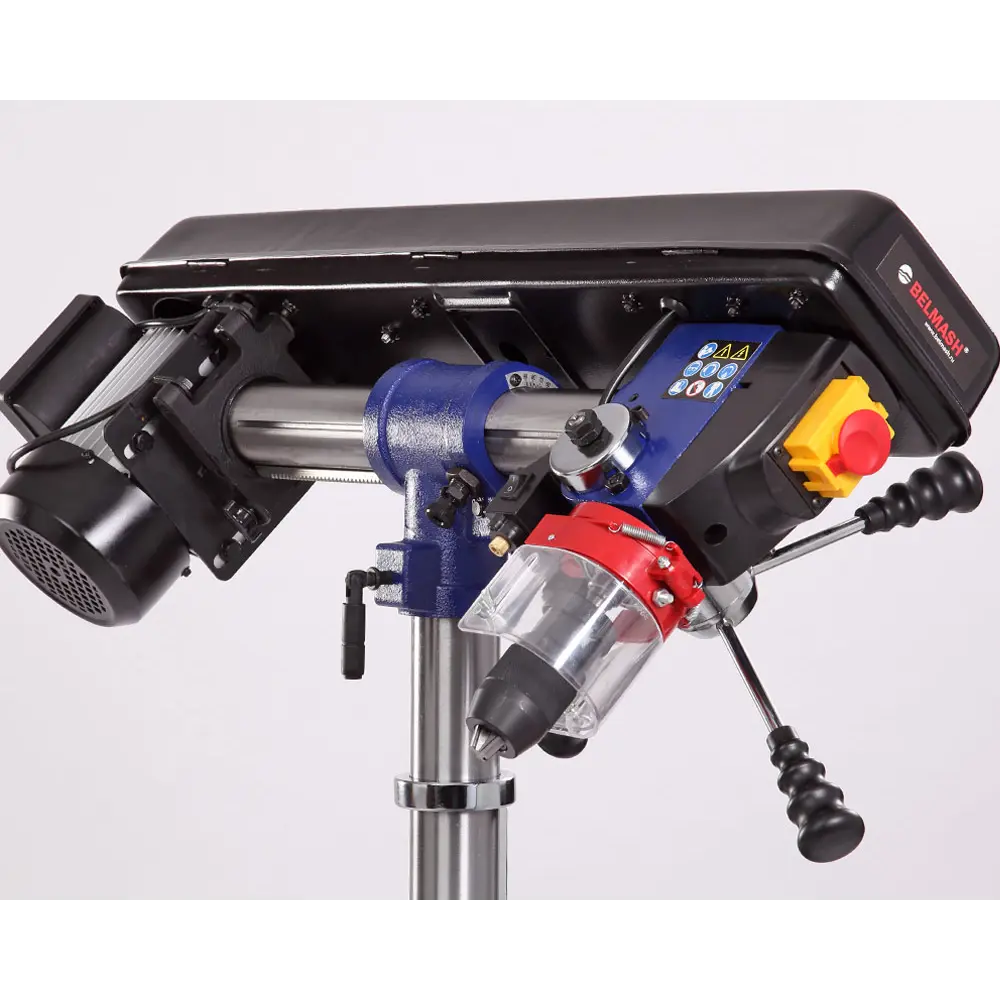

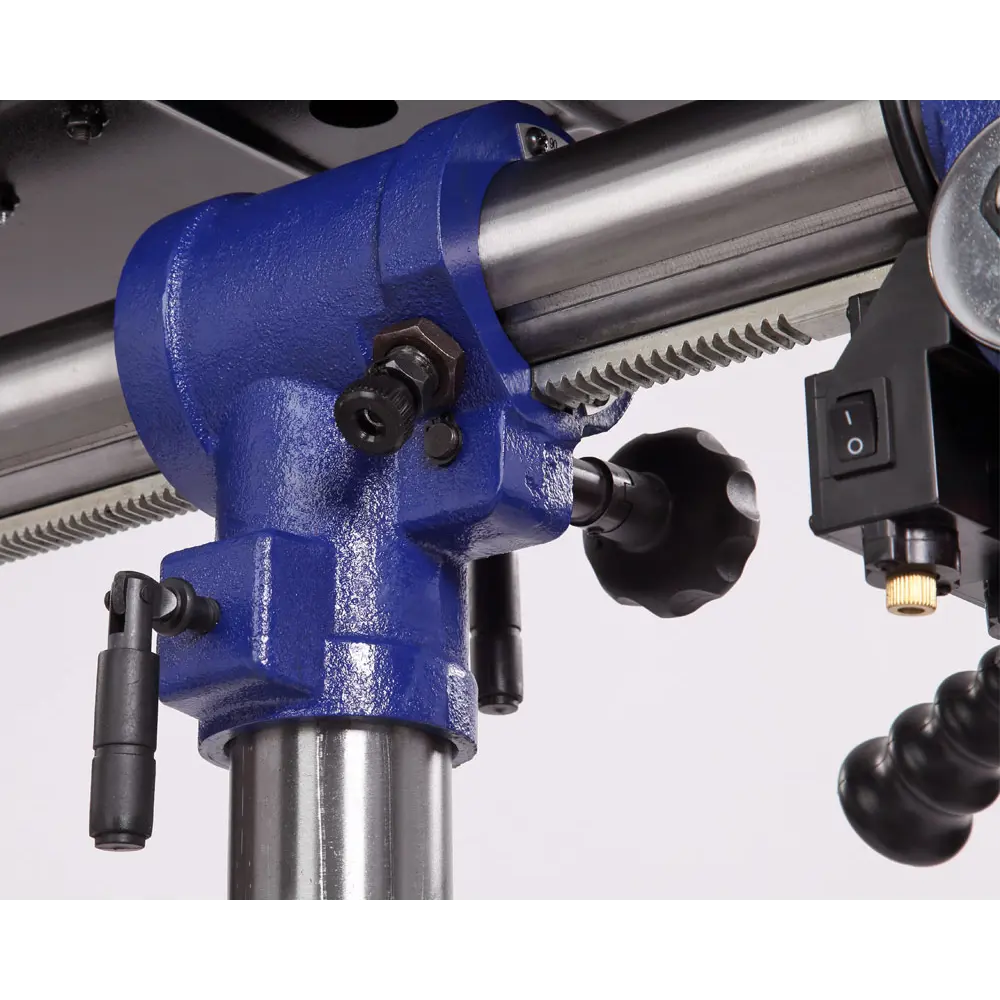

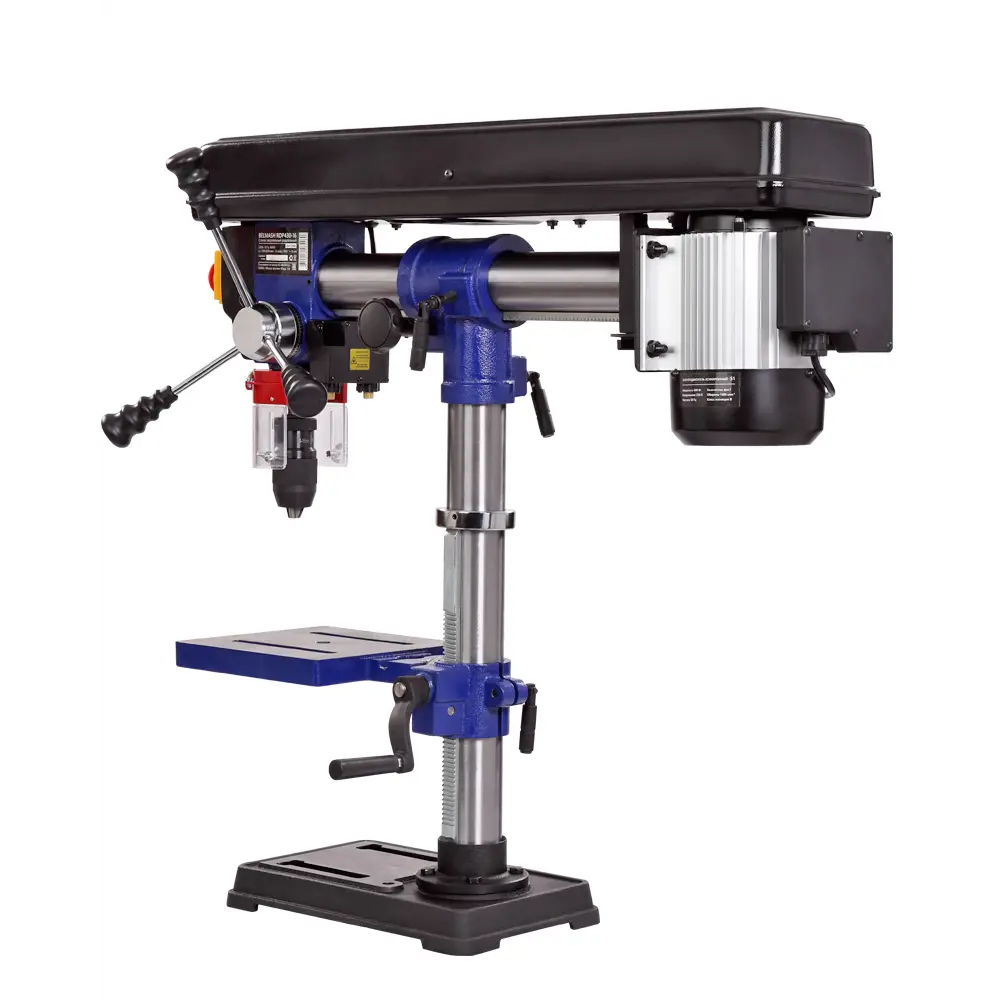

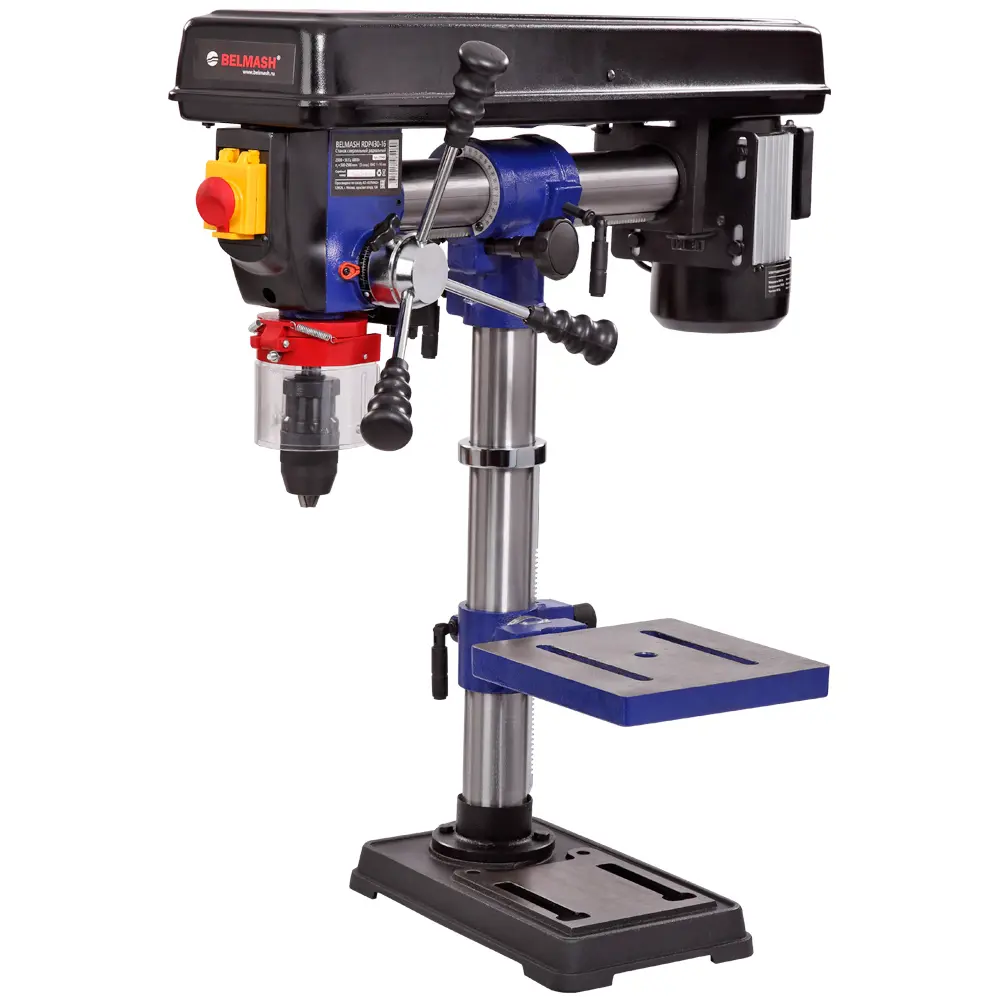

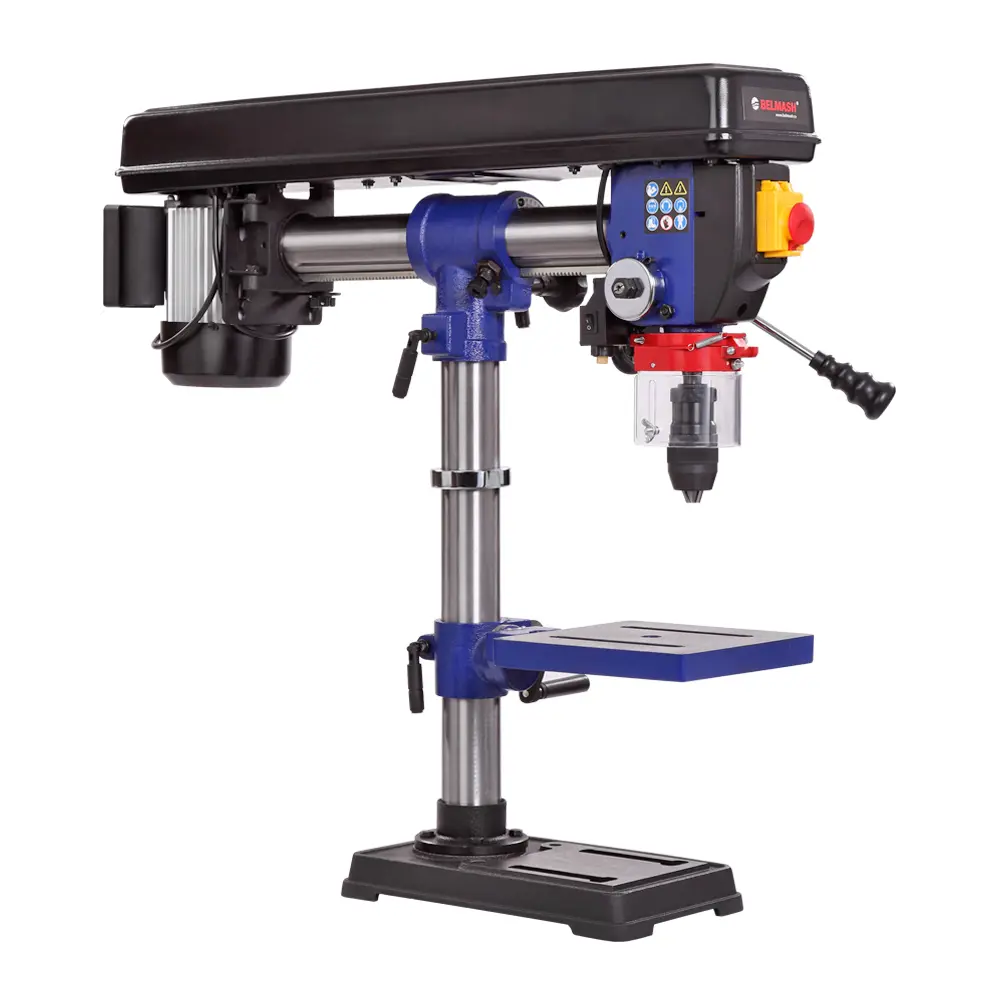

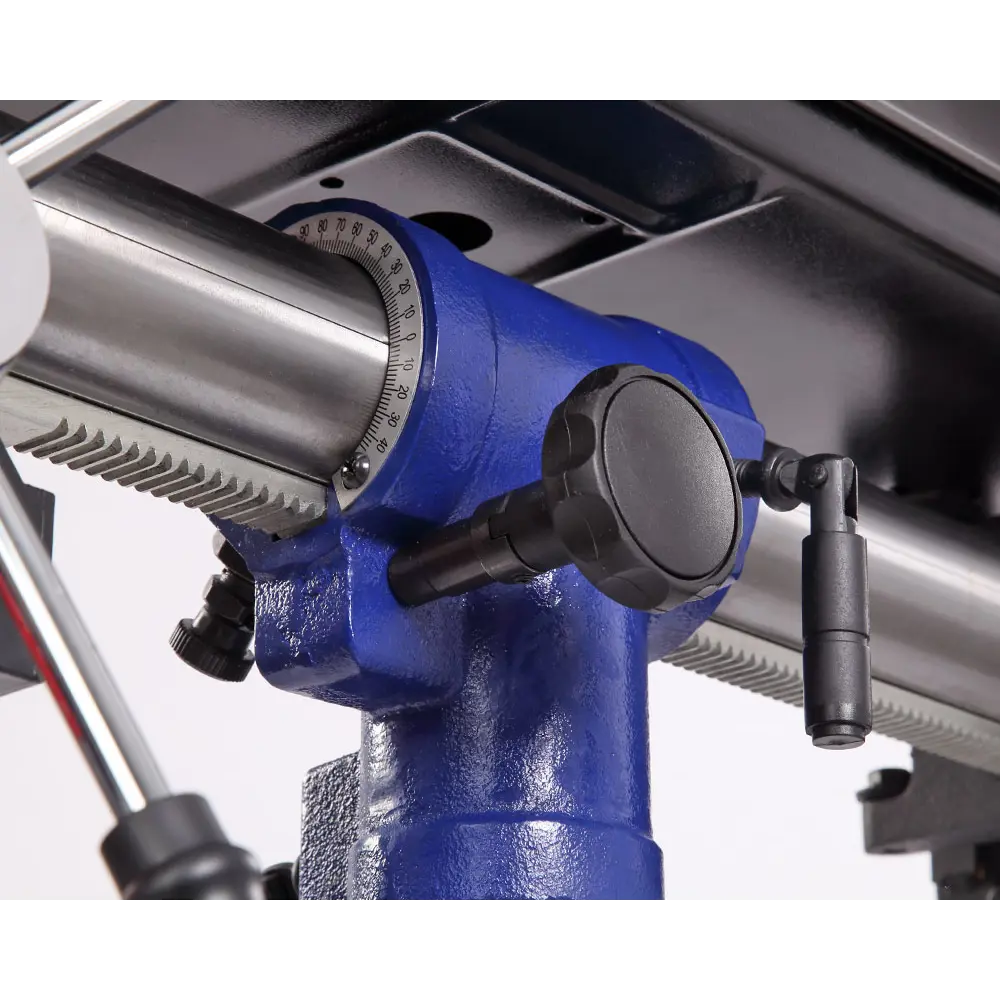

КОНСТРУКЦИЯМодель RDP430-16 является радиальной, то есть, возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси). Наклон сверлильной головки 45 (вправо) ÷ 90 (влево) °. Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес 37,5 килограмм. Двигатель асинхронный, мощностью 600 Вт.

Станок высокий – 810 мм, подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 355 мм. Максимальное расстояние между шпинделем и основанием 465 мм. Расстояние шпиндель-колонна 145÷430 мм. Расстояние от центра оснастки до колонны 5,71 - 16,93 дюйм.

Имеется пять ступеней скорости вращения шпинделя (500/890/1400/1900/2500 об/мин.), что необходимо при выполнении различных операций и типах материала. Переключение производится за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности. Тип ремня Клиновой (О-1450).

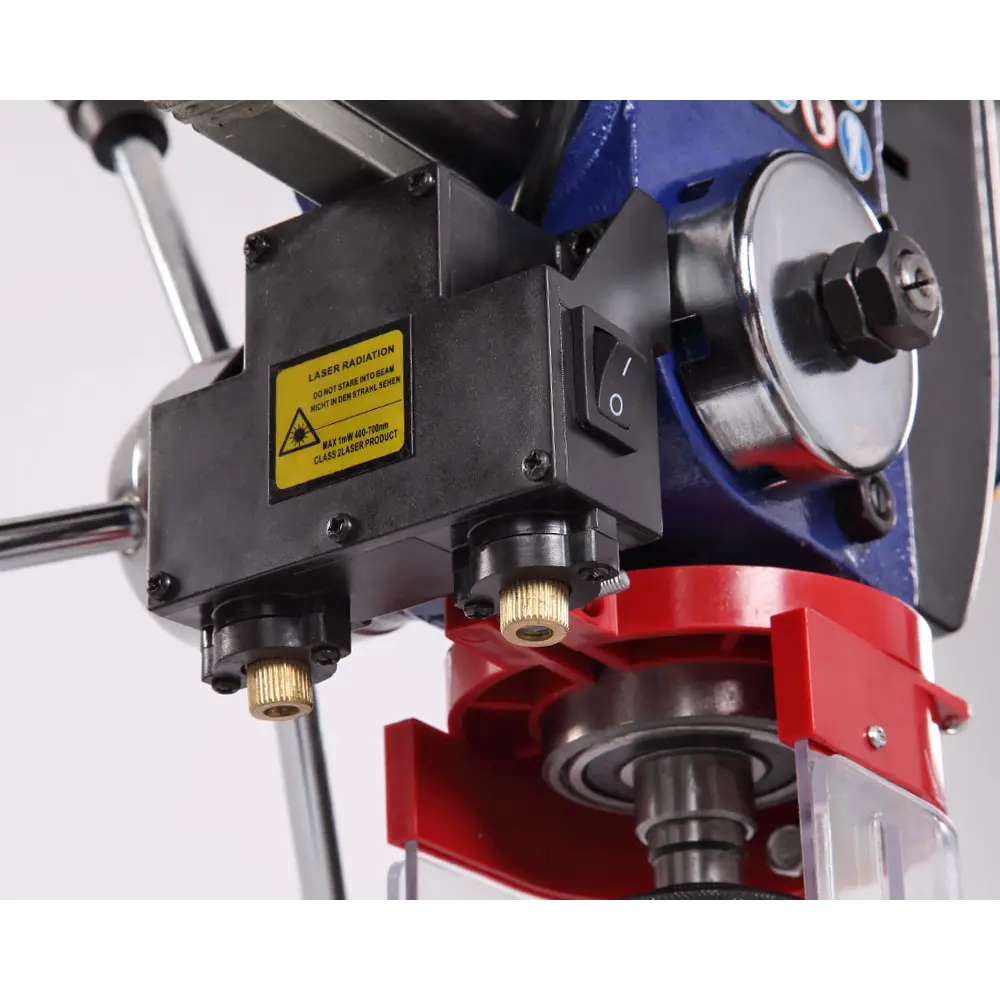

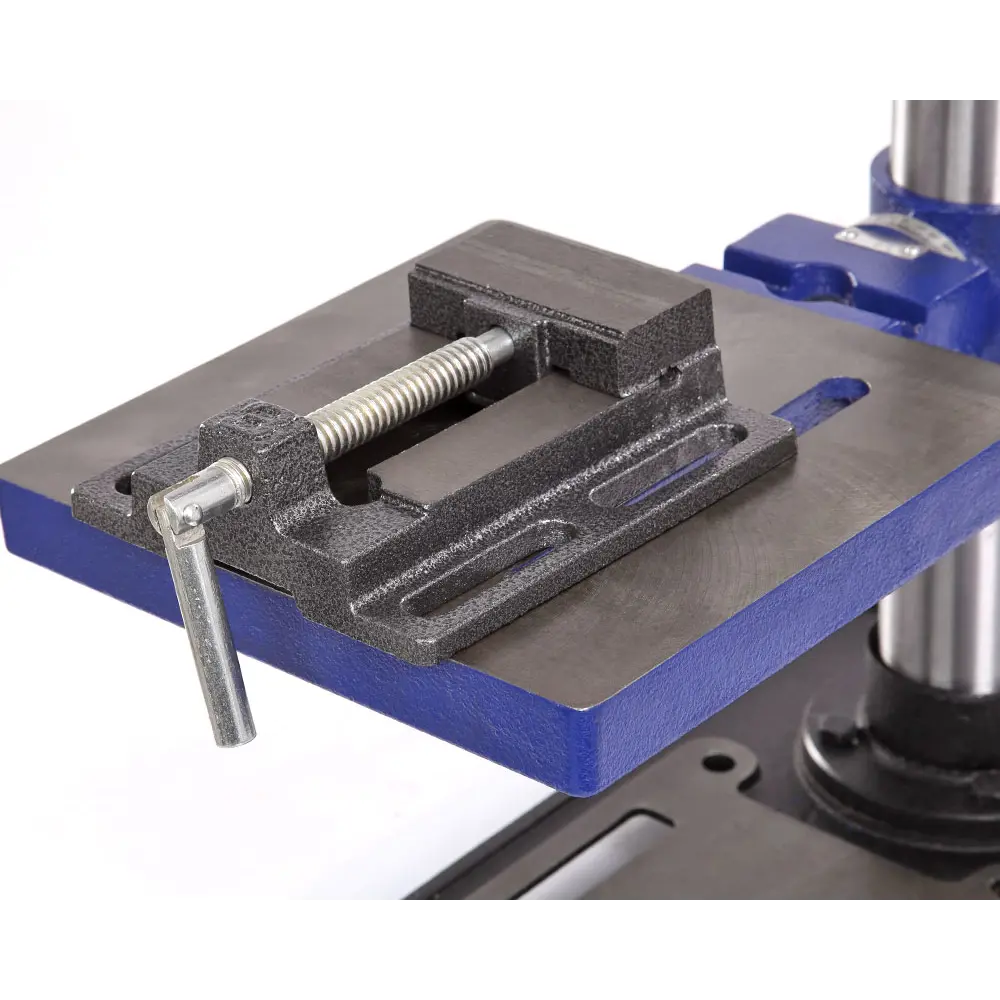

Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. В комплекте предусмотрены тиски. Для их крепления есть по два паза на рабочем столе и на основании. Шкала, расположенная на рукоятке регулировки глубины сверления, показывает ход пиноли шпинделя, с ее помощью можно настраивать ход пиноли (до 80 мм), для этого необходимо провернуть шкалу, стрелка на корпусе будет показывать значение, на которое будет возможно погружение сверла, затем затянуть барашек. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.

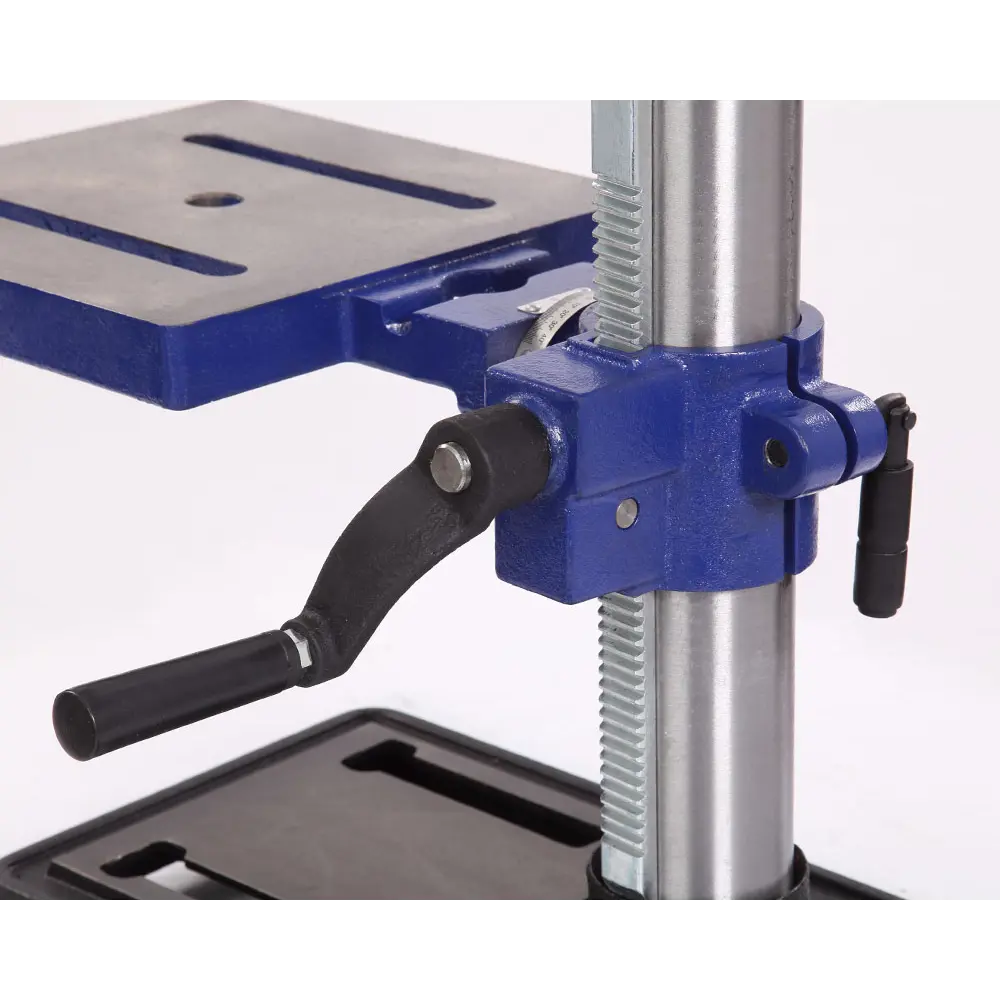

Патрон быстрозажимной с диаметром зажимаемого хвостовика инструмента 1÷16 мм. Посадка патрона В16. Конус шпинделя КМ2. Диаметр стойки (колонны) 60 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.

В опоре имеется два отверстия для крепления к верстаку, что дает дополнительную устойчивость и безопасность.

Размер чугунного рабочего стола (Д × Ш × Т) 220 × 220 ммМаксимальный диаметр сверления в дереве 50 ммМаксимальный диаметр сверления в стали 16 ммГабаритный размер (Д × Ш × В) 905 × 905 × 805 ммМасса нетто/брутто 37,5/41,5 кг.
